Installation facile d'ADSS de câble de couleur externe noire de fibre optique autosuffisante de gaine

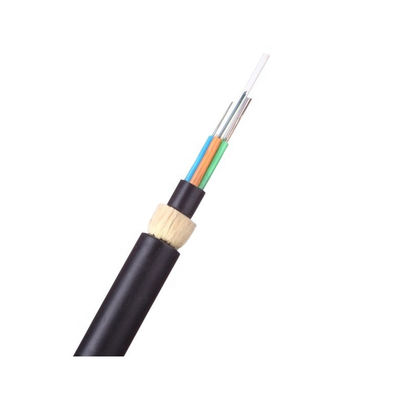

Le câble à fibres optiques d'ADSS adopte la structure échouée par couche lâche. la fibre optique de 250 µ M est gainée dans un tube lâche fait de matériel élevé de module, qui est rempli de composé imperméable. Le tube lâche (et la corde remplissante) est tordu autour du noyau de renfort central non métallique (FRP) pour former un noyau compact de câble, et de l'espace du noyau de câble est rempli avec de l'eau bloquant l'onguent. Le noyau de câble est expulsé avec l'enveloppe intérieure de polyéthylène (PE), puis a tordu avec l'aramid pour le renfort, et a finalement expulsé avec la gaine externe de polyéthylène (PE) ou à la gaine externe
Caractéristiques
le fil 1.Water-swellable assure la protection des eaux encore (la structure sèche de noyau)
construction 2.Non-metal
3. Les porteurs axiaux de polymère et l'aramid renforcés par fibre de verre bavardent les porteurs centraux périphériques fournissent l'excellente force
le tube du tampon 4.Flexible fournit le logement terminal de facile-à-poignée
le toronnage de 5.Single-layer SZ limite l'effort du tube de fibre
tube thixotropique du gel 6.Fiber-friendly pour assurer la protection de fibre
Code couleurs 7.TIA 598 standard
structure de tube de 8,6 ou 12 fibres
Applications
1.Adopted à la distribution extérieure
2. Communication de longue distance et de LAN
système de la transmission 3.Low-voltage et de distribution
4.Railways et itinéraire de poteau de télécommunication
Spécifications générales
| Type de câble | ADSS |
| Type de fibre | G652D |
| Application | Télécom de fond, LAN dans le secteur à haute tension ou accès au réseau de télécom ; |
| Méthodes recommandées d'installation | Système de transport d'énergie, secteurs de beaucoup de tonnerre et haut inerference électromagnétique |
| Environnement | Extérieur |
| Température ambiante | -40℃ à 70℃ |
| Paramètre technique de la fibre optique unimodale d'ITU-T G.652D (B1.3) | |||
| Caractéristiques optiques | |||
| Diamètre de champ de mode (microfarads) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Longueur d'onde de coupure (λcc) | ≤1260 | nanomètre | |
| Affaiblissement linéique | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Macro perte de recourbement | φ75mm, 100circles, à 1550nm | ≤0.1 | DB |
| Irrégularité d'atténuation | ≤0.05 | DB | |
| Coefficient de dispersion | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Picoseconde (nm.km) Picoseconde (nm.km) Picoseconde (nm.km) |
| Longueur d'onde zéro de dispersion | 1300~1324 | nanomètre | |
| Pente zéro maximum de dispersion | ≤0.093 | Picoseconde (nanomètre2.km) | |
| Indice de réfraction de groupe (valeur typique) | 1310nm 1550nm |
1,466 1,467 |
|
| Caractéristique géométrique | |||
| Diamètre de revêtement | 125.0±1.0 | µm | |
| Noyau/erreur concentricité de revêtement | ≤0.8 | µm | |
| Non-circularité de revêtement | ≤1.0 | % | |
| Diamètre de revêtement | 245.0±10 | µm | |
| Revêtement/erreur de revêtement de concentricité | ≤12.0 | µm | |
| Non-circularité de revêtement | ≤8 | % | |
| Diamètre du revêtement coloré | 250.0±15 | µm | |
| Caractéristique mécanique | |||
| Bordage (rayon) | ≥4 | m | |
| Effort de preuve | >0.69 | Gpa | |
| Force de revêtement de bande | Valeur moyenne Valeur de crête |
1.0-5.0 1.3-8.9 |
N N |
| Paramètre dynamique de susceptibilité de corrosion sous contrainte (teneur en ND) | ≥20 | ||
| Articles | Descriptions | ||
| Fibre optique (G.652.D) | 12F | 24F | |
| Tube lâche | Matériel | PBT (téréphtalate de polybutylène) | |
| Fibres par tube | 4 | 4 | |
| Nombres | 3 | 6 | |
| Tige de remplisseur | Nombres | 3 | 0 |
| Porteur axial | Matériel | FRP (plastique renforcé de verre de fibre) | |
| L'eau bloquant le matériel | L'eau bloquant le fil | ||
| Porteur central supplémentaire | Fils d'Aramid | ||
| Gaine externe | Matériel | HDPE noir | |
| Épaisseur | Nominal : 1,6 millimètres | ||
| Diamètre nominal de câble (±0.3mm) | 10,0 | ||
| Câblez approximativement le poids (kg/km) | 78 | ||
| Effort évalué de tension (RTS) | 4.5KN | ||
| Tension fonctionnante maximum (40%RTS) | 1.8KN | ||
| Effort quotidien (15-25%RTS) | 0.675-1.125KN | ||
| Envergure maximum permise | 100m | ||
| Écrasement | Courte durée | 2200N/100mm | |
| Température ambiante applicable | Opération | -40℃~+70℃ | |
| Installation | -10℃~+50℃ | ||
| Stockage et expédition | -40℃~+60℃ | ||
| Rayon de cintrage | Installation | 20 fois de diamètre de câble | |
| Opération | 10 fois de diamètre de câble | ||
Qualité et sécurité
Nous avons mis en application un système strict et complet de contrôle de qualité, qui s'assure que chaque produit peut répondre à des exigences de qualité des clients. En outre, tous nos produits ont été strictement inspectés avant expédition. Nos produits ont passé des certifications de RoHS, d'ISO9001 et de chromatographie sur couche mince.
Nos principes
Pleine satisfaction du client
Engagement au service de haute qualité
Coopération et bénéfices à long terme l'un pour l'autre
SI VOUS AVEZ N'IMPORTE QUELLES QUESTIONS, SENTEZ-VOUS SVP LIBRE POUR ENTRER EN CONTACT AVEC LES USA !
