ADSS Autoportance entièrement diélectrique
Cable à fibre optique pour 48 cœurs
Définition

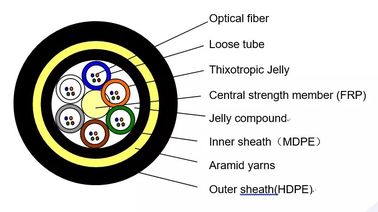

Les fibres, de 250 μm, sont placées dans un tube lâche en plastique à haut module.Les tubes (et les charges) sont enroulés autour d'un FRP (plastique renforcé de fibres) sous forme d'un élément de résistance central non métallique dans un noyau de câble compact et circulaireUne fois le noyau du câble rempli de composé de remplissage, il est recouvert d'une fine gaine intérieure en PE (polyéthylène).Une fois la couche de fils d'aramide en filets appliquée sur la gaine intérieure comme élément de résistance, le câble est complété par une enveloppe extérieure PE ou AT (anti-tracking).
L'état réel des lignes aériennes est pleinement pris en considération lors de la conception du câble ADSS.Pour les lignes électriques de 110 kV ou plusLa conception dédiée de la quantité d'aramide et du procédé de stranding peut satisfaire la demande sur diverses étendues.
Caractéristiques
- Cable aérien à fibre optique entièrement diélectrique et autoportant, sans matériau métallique dans la structure
- Un grand nombre de noyaux de fibres, de poids léger, peuvent être installés avec des lignes électriques, économisant des ressources
- Adopter un matériau aramide à haute résistance à la traction pour résister à une forte tension et prévenir les coquillages et les coups de feu
- Petite expansion thermique, la variation de l'arc de la ligne de câble est faible lorsque la température change fortement
- Double couche de fils d'aramide comme élément de résistance, répondant à l'environnement difficile tel que la zone des lacs salés à haute altitude ou la ligne d'une portée de plus de 800 mètres
- Enveloppe en trois couches, PE/AT comme jaquette extérieure
Les spécifications
| Nombre de fibres de câble |
/ |
2 à 30 |
32 à 60 |
62 à 72 |
| La structure |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Le style des fibres |
/ |
G.652D |
| Membre de la force centrale |
le matériel |
mm |
FRP |
| Diamètre (moyenne) |
1.5 |
1.5 |
2.1 |
| Tuyaux lâches |
Matériel |
mm |
PBT |
| Diamètre (moyenne) |
1.8 |
2.1 |
2.1 |
| Épaisseur (moyenne) |
0.32 |
0.35 |
0.35 |
| Maximum de fibres par tube en vrac |
6 |
12 |
12 |
| Couleur des tubes |
Identification par couleur complète |
| Longueur excédentaire des fibres |
% |
0.7 à 0.8 |
| Résistance à l'eau |
Matériel |
/ |
Gélée de câble |
| Séhat intérieur |
le matériel |
mm |
PTFE à base de métaux |
| Enveloppe intérieure |
0.9 mm |
| Composants de renforcement non métalliques |
Matériel |
/ |
Fils à base d'aramide |
| Enveloppe extérieure |
le matériel |
mm |
PTFE à base de métaux |
| Enveloppe extérieure |
1.8 mm |
| Diamètre moyen du câble |
mm |
10.9 |
11.5 |
12.1 |
| Poids du câble (environ) |
Poids de l'appareil |
95 |
110 |
120 |
| Zone de section du câble |
mm2 |
93.31 |
103.87 |
114.99 |
| Coefficient d'atténuation (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Résistance à la traction nominale ((RTS) |
n |
6 |
| Tensions maximales autorisées (MAT) |
n |
2.5 |
| Tension de fonctionnement moyenne annuelle (TDE) |
n |
3.2 |
| Module de Young |
N/mm2 |
7.8 |
| Coefficient de dilatation thermique |
10 à 6°C |
9 |
| Résistance à l'écrasement |
À long terme |
N/100 mm |
1100 |
| À court terme |
2200 |
| Autorisation Radius de courbure |
statique |
mm |
15 de la DPO |
| dynamique |
20 de la DPO |
| Température |
Lors de la ponte |
°C |
-20 à +60 |
| Entreposage et transport |
-40 à +70 |
| courir |
-40 à +70 |
| Le champ d'application |
Convient pour des niveaux de tension inférieurs à 110 kV, vitesse du vent inférieure à 25 m/s, glaciation de 5 mm |
| Marquage des câbles |
Nom de la société ADSS-××B1-PE-100M DL/T 788-2001 ××××M Année
(Ou à la demande du client)
|
Note: Cette fiche ne peut être utilisée qu'à titre de référence et non comme complément au contrat.
Emballage et expédition
Le câble est fourni en longueur telle que spécifiée dans PI ou selon les besoins.Le diamètre minimum du fût du tambour ne doit pas être inférieur à 30 fois le diamètre du câble.
Les extrémités du câble seront scellées avec des bouchons de protection en plastique pour empêcher la pénétration de l'eau.Un rapport d'essai d'inspection finale avec les données de performance d'atténuation pour chaque fibre est fixé à l'intérieur du tambour.
