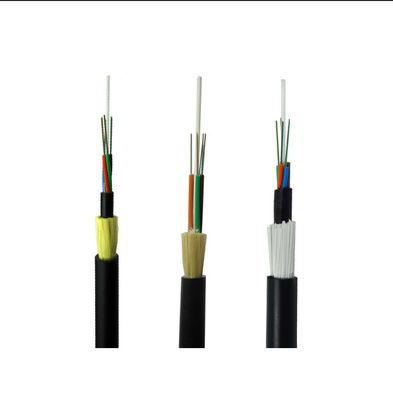

Cable à fibres optiques ADSS à 12 cœurs autoportant
Description du produit
Ce câble à mode unique 2/4/6/8/12/24/48/96 est adapté à l'installation en extérieur.Structure blindée légère avec messager de fil d'amaid rend le câble de mode unique 2/4/6/8/12/24/48/96 noyau ADSS fibre optique câble lui-même gravité.
La présente spécification couvre les exigences du câble à fibre optique autoportant entièrement diélectrique (ADSS) à fournir au client pour une utilisation en dehors de l'installation.
Le câble à fibre optique doit être conforme aux prescriptions de la présente spécification et, en général, répondre aux normes les plus récentes ou mieux:
UIT-T G.650: Définitions et méthodes d'essai pour les attributs linéaires et déterministes des fibres et câbles mono-mode
UIT-T G.652.D: Caractéristiques d'une fibre optique et d'un câble mono-mode
La norme IEC 60793-2-50 est modifiée.3: Spécification sectionnelle pour les fibres à mode unique de la classe B
Le numéro de série de l'EEE 1222TM, Norme IEEE pour le câble à fibre optique autoportant entièrement diélectrique.
Les spécifications
Spécifications générales
| Type de câble |
Résultats de l'analyse |
| Type de fibre |
G652D |
| Application du projet |
télécommunications longue distance, réseau local dans une zone à haute tension ou accès à un réseau de télécommunications; |
| Méthodes d'installation recommandées |
Système de transmission d'énergie, zones de grand tonnerre et forte inerference électromagnétique |
| Environnement |
À l'extérieur |
| Plage de température |
-40 à 70 °C |
Spécifications des fibres
| Paramètre technique de la fibre optique mono-mode G.652D (B1.3) de l'UIT-T |
| Caractéristiques optiques |
|
|
|
| Diamètre du champ de mode (MFD) |
1310 nm
1550 nm
|
9.2 ± 0.4
100,4 ± 0.8
|
μm
μm
|
| Longueur d'onde de coupe (λcc) |
|
≤ 1260 |
Nm |
| Coefficient d'atténuation |
1310 nm
1383 nm
1550 nm
|
Le taux de dépôt35
Le taux de dépôt35
Le taux de dépôt22
|
dB/km
dB/km
dB/km
|
| Perte de courbure macro |
φ75 mm, 100 cercles, à 1550 nm |
≤ 01 |
dB |
| Non-uniformité de l'atténuation |
|
≤ 005 |
dB |
| Coefficient de dispersion |
1288 à 1339 nm
1271 à 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 18 ans
|
Le nombre de points de départ est le suivant:
Le nombre de points de départ est le suivant:
Le nombre de points de départ est le suivant:
|
| Longueur d'onde de dispersion nulle |
|
1300 à 1324 |
Nm |
| Pente de dispersion maximale à zéro |
|
≤ 0093 |
Le nombre d'heures2.km) |
| Indice de réfraction du groupe (valeur typique) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Caractéristique géométrique |
|
|
|
| Diamètre du revêtement |
|
125.0 ± 1.0 |
μm |
| Erreur de concentricité du noyau/du revêtement |
|
≤ 08 |
μm |
| Non-circulaire du revêtement |
|
≤ 10 |
% |
| Diamètre du revêtement |
|
2450,0 ± 10 |
μm |
| Erreur de concentricité du revêtement/du revêtement |
|
≤ 120 |
μm |
| Non-circulaire du revêtement |
|
≤ 8 |
% |
| Diamètre du revêtement coloré |
|
2500,0 ± 15 |
μm |
| Caractéristiques mécaniques |
|
|
|
| Résistance à la corrosion |
|
≥ 4 |
- Je vous en prie |
| Résistance à la pression |
|
> 0,69 |
Le GPA |
| Force de bande de revêtement |
Valeur moyenne
Valeur maximale
|
1.0 à 5.0
1.3-8.9
|
N
N
|
| Paramètre de sensibilité à la corrosion par contrainte dynamique (n)dvaleur) |
|
≥ 20 |
|
La normeCl'odeurJe suis...la détention deFIber
| Je ne veux pas. |
1 |
2 |
3 |
4 |
5 |
6 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Ardoise |
Blanc |
| Je ne veux pas. |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Le rouge |
Noir |
Jaune |
Pourpre |
Rose |
Les eaux
|

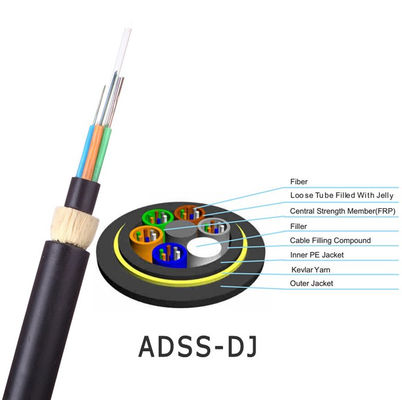

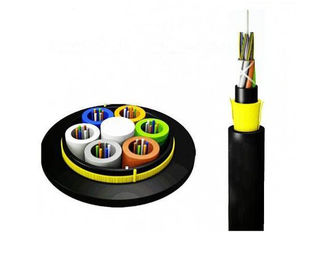

Les câblesDépisode
| Les postes |
Décrits |
| Fibre optique (G)652.D) |
12F |
24F |
| Tubes détachées |
Matériel |
PBT (téréphtalate de polybutylène) |
| Fibres par tube |
4 |
4 |
| Les chiffres |
3 |
6 |
| Barre de remplissage |
Les chiffres |
3 |
0 |
| Membre de la force centrale |
Matériel |
FRP (plastique renforcé de fibres de verre) |
| Matériau bloquant l'eau |
Fils de fibres textiles ou textiles |
| Membre de la force supplémentaire |
Fils de fibres textiles ou textiles |
| Enveloppe extérieure |
Matériel |
HDPE noir |
| Épaisseur |
Nominal: 1,6 mm |
| Diamètre nominal du câble (± 0,3 mm) |
10.0 |
| Poids approximatif du câble (kg/km) |
78 |
| Résistance à la tension nominale (RTS) |
4.5KN |
| Tensions de fonctionnement maximales (40% RTS) |
1.8KN |
| Le stress quotidien (15-25%RTS) |
0.675 à 1.125KN |
| Portée maximale admissible |
100m |
| Crush |
Temps court |
Pour les véhicules à moteur à combustion |
| Plage de température applicable |
Opération |
-40°C à +70°C |
| Installation |
-10°C à +50°C |
| Entreposage et expédition |
-40°C à +60°C |
| Radius de flexion |
Installation |
20 fois le diamètre du câble |
| Opération |
10 fois le diamètre du câble |
Les câblesSla forêt tropicaleMarcherie
Chaque câble doit être muni de l'information suivante clairement indiquée sur la coque extérieure des câbles:
a. Nom du fabricant.
b. Année de fabrication
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. ou selon les exigences du client.
Performance du câble
| Nom de l'article |
Tests |
Méthode d'essai |
Résultat de l'essai |
| 1 |
Résistance à la traction
Pour les appareils électroniques
|
Charge de tension: 1500 N
Temps: 1 minute
Longueur du câble: ≥ 50 m
|
Variation de la perte ≤ 0,1 dB@1550 nm
Aucune rupture de fibres et aucun dommage à la gaine
|
| 2 |
Les effets
Pour l'utilisation de l'appareil de mesure
|
La hauteur: 1 m
Poids: 1 kg
Point d'impact: ≥ 5
Cycle d'impact: à la location 3 cycles par spot
|
Variation de la perte ≤ 0,1 dB@1550 nm
Aucune rupture de fibres et aucun dommage à la gaine
|
| 3 |
Doublure répétée
Le nombre d'équipements utilisés
|
Diamètre de flexion: 25X le diamètre extérieur du câble
Charge appliquée: 25 kg
Cycle de flexion: 30 fois
Vitesse de flexion: 1 cycle par 2 secondes
|
Variation de la perte ≤ 0,1 dB@1550 nm
Aucune rupture de fibres et aucun dommage à la gaine
|
| 4 |
La torsion
Pour l'utilisation de l'appareil de mesure
|
Longueur de torsion: 1 m
Charge appliquée: 25 kg
Angle de torsion: ±90 ou +180
Cycle de torsion: ≥ 10 fois
|
Variation de la perte ≤ 0,1 dB@1550 nm
Aucune rupture de fibres et aucun dommage à la gaine
|
| 5 |
Pénétration de l'eau
La norme IEC 60794-1-F5B est modifiée.
|
Hauteur de l'eau: 1 m
Longueur du câble: 3 m
Durée de conservation: 24 heures
|
Aucune fuite d'eau de l'autre bout du câble |
| 6 |
Température
Pour l'utilisation de l'appareil de mesure
|
Étapes de température: +20°C->-40°C->+70°C->+20°C
Temps de conservation: 24 heures par étape
Cycle: 2 fois
|
Variation de la perte ≤ 0,1 dB@1550 nm
Aucune rupture de fibres et aucun dommage à la gaine
|
| 7 |
Flux composé
Pour l'utilisation de l'aéronef, le point de départ doit être le point de départ.
|
Longueur de l'échantillon: 30 cm
Température: 70°C ± 2°C
Durée de conservation: 24 heures
|
Pas de débit composé |
Caractéristiques
Détails de conception pour les longueurs de traction jusqu'à 457 m et le nombre de fibres jusqu'à 432
Installation à un seul passage - pas de messager, pas de fil de fer - plus rapide et moins cher
Le câble est étanche à l'eau en utilisant la technologie du noyau sec, donc pas de composés d'inondation désordonnée
Appareils pour la fabrication d'électroménagers
Il n'a pas besoin de câble de messagerie. Il est entièrement autonome.
