ADSS Tout électrique Autoportance extérieure câble aérien en fibre optique 72 noyau
Définition

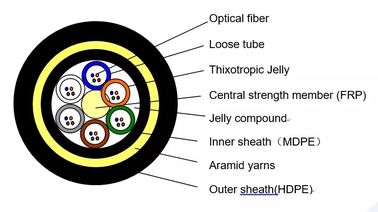

Le câble ADSS est constitué de fibres de 250 μm de diamètre et est placé dans un tube lâche en plastique à haut module.Les tubes sont remplis d'un composé de remplissage résistant à l'eau et enroulés autour d'un élément de résistance central non métallique en FRPCela crée un noyau de câble compact et circulaire, qui est ensuite rempli d'un composé de remplissage et recouvert d'une fine enveloppe intérieure en PE.Une couche de fils d'aramide est ensuite appliquée sur la gaine intérieure comme élément de résistance, et enfin, le câble est complété par une enveloppe extérieure en PE ou AT pour l'anti-suivi.
L'état réel des lignes aériennes est pleinement pris en considération lors de la conception du câble ADSS.Pour les lignes électriques de 110 kV ou plusLa conception dédiée de la quantité d'aramide et du procédé de stranding peut satisfaire la demande sur diverses étendues.
Caractéristiques
Le câble aérien en fibre optique est entièrement diélectrique et autoportant, sans métal dans sa structure.
Il a un grand nombre de cœurs de fibres, est léger et peut être installé à côté de lignes électriques, ce qui permet d'économiser des ressources.
Le câble utilise un matériau aramide à haute résistance à la traction pour résister à la tension et prévenir les dommages.
Il a une faible expansion thermique, ce qui signifie que l'arc du câble est très peu affecté par les changements de température.
Le câble a une double couche de fil d'aramide pour sa résistance, ce qui le rend adapté à des environnements difficiles tels que les lacs salants à haute altitude ou les lignes de plus de 800 mètres de large.
Le câble est recouvert d'une enveloppe à trois couches avec PE/AT comme couverture extérieure.
Les spécifications
| Nombre de fibres de câble |
/ |
2 à 30 |
32 à 60 |
62 à 72 |
| La structure |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Le style des fibres |
/ |
G.652D |
| Membre de la force centrale |
le matériel |
mm |
FRP |
| Diamètre (moyenne) |
1.5 |
1.5 |
2.1 |
| Tuyaux lâches |
Matériel |
mm |
PBT |
| Diamètre (moyenne) |
1.8 |
2.1 |
2.1 |
| Épaisseur (moyenne) |
0.32 |
0.35 |
0.35 |
| Maximum de fibres par tube en vrac |
6 |
12 |
12 |
| Couleur des tubes |
Identification par couleur complète |
| Longueur excédentaire des fibres |
% |
0.7 à 0.8 |
| Résistance à l'eau |
Matériel |
/ |
Gélée de câble |
| Séhat intérieur |
le matériel |
mm |
PTFE à base de métaux |
| Enveloppe intérieure |
0.9 mm |
| Composants de renforcement non métalliques |
Matériel |
/ |
Fils à base d'aramide |
| Enveloppe extérieure |
le matériel |
mm |
PTFE à base de métaux |
| Enveloppe extérieure |
1.8 mm |
| Diamètre moyen du câble |
mm |
10.9 |
11.5 |
12.1 |
| Poids du câble (environ) |
Poids de l'appareil |
95 |
110 |
120 |
| Zone de section du câble |
mm2 |
93.31 |
103.87 |
114.99 |
| Coefficient d'atténuation (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Résistance à la traction nominale ((RTS) |
n |
6 |
| Tensions maximales autorisées (MAT) |
n |
2.5 |
| Tension de fonctionnement moyenne annuelle (TDE) |
n |
3.2 |
| Module de Young |
N/mm2 |
7.8 |
| Coefficient de dilatation thermique |
10 à 6°C |
9 |
| Résistance à l'écrasement |
À long terme |
N/100 mm |
1100 |
| À court terme |
2200 |
| Autorisation Radius de courbure |
statique |
mm |
15 de la DPO |
| dynamique |
20 de la DPO |
| Température |
Lors de la ponte |
°C |
-20 à +60 |
| Entreposage et transport |
-40 à +70 |
| courir |
-40 à +70 |
| Le champ d'application |
Convient pour des niveaux de tension inférieurs à 110 kV, vitesse du vent inférieure à 25 m/s, glaciation de 5 mm |
| Marquage des câbles |
Nom de la société ADSS-××B1-PE-100M DL/T 788-2001 ××××M Année
(Ou à la demande du client)
|
Remarque:Cette fiche ne peut être utilisée qu'à titre de référence et non comme complément au contrat.
