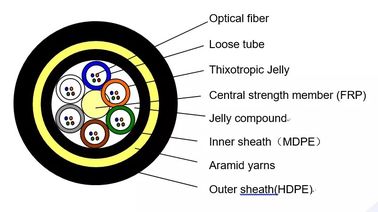

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV, la gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité d'aramid et le processus de toronnage peut satisfaire la demande sur de diverses envergures.
câble optique aérien autosuffisant Tout-diélectrique de fibre, aucun matériel en métal dans la structure
Le grand nombre des noyaux de fibre, poids léger, peut être installé avec la ligne électrique, économisant des ressources
Adoptez le matériel à haute résistance d'aramid de force pour résister à la tension forte et pour empêcher des coques et des coups de fusil
La petite dilatation thermique, le varation de l'arc de la ligne de câble est petite quand les changements de température considérablement
La double couche de fil d'aramid en tant que porteur central, rencontrent l'environnement dur tel que le secteur de lac de sel de hautes altitudes ou la ligne avec une envergure de plus de 800 mètres
Gaine de trois couches, PE/AT en tant que veste externe
3.Specifications
| Compte de fibre de câble | / | 2~30 | 32~60 | 62~72 | |||
| Structure | / | 1+5 | 1+5 | 1+6 | |||
| Style de fibre | / | G.652D | |||||
| Porteur axial | matériel | millimètre | FRP | ||||
| Diamètre (moyenne) | 1,5 | 1,5 | 2,1 | ||||
| Tube lâche | Matériel | millimètre | PBT | ||||
| Diamètre (moyenne) | 1,8 | 2,1 | 2,1 | ||||
| Épaisseur (moyenne) | 0,32 | 0,35 | 0,35 | ||||
| Fibre maximum/tube lâche | 6 | 12 | 12 | ||||
| Couleur de tubes | Identification polychrome | ||||||
| Longueur excédentaire de fibre | % | 0.7~0.8 | |||||
| Résistance à l'eau | Matériel | / | Gelée de câble | ||||
| Sehath intérieur | matériel | millimètre | MDPE | ||||
| Enveloppe intérieure | 0.9mm | ||||||
| Non métallique renforcez les composants | Matériel | / | Fil d'Aramid | ||||
| Gaine externe | matériel | millimètre | MDPE | ||||
| Gaine externe | 1.8mm | ||||||
| Diamètre de câble (moyenne) | millimètre | 10,9 | 11,5 | 12,1 | |||
| Poids de câble (approximatif) | kg/km | 95 | 110 | 120 | |||
| Câblez le secteur sectionnel | mm2 | 93,31 | 103,87 | 114,99 | |||
| Affaiblissement linéique (maximum) | 1310nm | dB/km | 0,35 | ||||
| 1550nm | 0,21 | ||||||
| Résistance à la traction évaluée (RTS) | kn | 6 | |||||
| Tension permise maximum (la T.A.O.) | kn | 2,5 | |||||
| Tension de fonctionnement moyenne annuelle (EDS) | kn | 3,2 | |||||
| Module de Young | kn/mm2 | 7,8 | |||||
| Coefficient de dilatation thermique | 10-6/℃ | 9 | |||||
| Résistance d'écrasement | Long terme | N/100mm | 1100 | ||||
| À court terme | 2200 | ||||||
| Autorisation Bent Radius | statique | millimètre | 15 d'OD | ||||
| dynamique | 20 d'OD | ||||||
| La température | En s'étendant | ℃ | -20~+60 | ||||
| Stockage et transport | -40~+70 | ||||||
| fonctionnement | -40~+70 | ||||||
| Portée d'application | Approprié au niveau de tension sous 110kV, vitesse du vent au-dessous de 25m/s, glaçage 5mm | ||||||
| Marques de câble |
××××M Year du nom de la société ADSS-××B1-PE-100M DL/T 788-2001 (Ou à la demande du client) |
||||||
Note : Cette fiche technique peut seulement être une référence, mais pas un supplément au contrat. Veuillez entrer en contact avec les ventes pour les détails.
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour fer-en bois distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
