Fabricants de fibre optique autosuffisants de câble de Tout-diélectrique de noyau d'ADSS 2-144 le prix de plancher, câble optique extérieur de fibre
1. Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module.
2. Les tubes sont remplis de composé remplissant résistant à l'eau.
3. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble.
4. Après que le noyau de câble soit rempli de composé remplissant.
5. il est couvert d'enveloppe intérieure mince de PE (polyéthylène).
6. Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Characteriatic
1. Peut être installé sans couper la puissance
2. excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
3. poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops
les longueurs d'envergure 4.Large et la plus grande envergure est plus de 1000m
5. bonne représentation de résistance et de température à la traction
6. La durée de conception est de 30 ans
Paramètre
| Type de câble |
Compte de fibre |
Tubes |
Remplisseurs |
Diamètre de câble
millimètre
|
Poids kg/km de câble |
KN fonctionnant maximum de tension |
Porteur central CSA mm2 |
Module d'élasticité kN/mm2 |
| ADSS |
2 |
1 |
4 |
12,5 |
136 |
1,5 |
4,6 |
7,6 |
| ADSS |
4 |
2 |
3 |
13,0 |
142 |
2,25 |
7,6 |
8,3 |
| ADSS |
8 |
3 |
2 |
13,3 |
148 |
3,0 |
10,35 |
9,45 |
| ADSS |
10 |
4 |
1 |
13,6 |
156 |
3,6 |
13,8 |
10,8 |
| ADSS |
12 |
5 |
0 |
13,8 |
159 |
4,5 |
14,3 |
11,8 |
| ADSS |
14 |
6 |
0 |
14,5 |
177 |
5,4 |
18,4 |
13,6 |
| ADSS |
16 |
4 |
1 |
14,9 |
185 |
6,75 |
22,0 |
16,4 |
| ADSS |
20 |
5 |
0 |
15,1 |
193 |
7,95 |
26,4 |
18,0 |
| ADSS |
24 |
6 |
0 |
15,5 |
201 |
9,0 |
32,2 |
19,1 |
| ADSS |
28 |
7 |
1 |
15,6 |
208 |
10,5 |
33,0 |
19,6 |
| ADSS |
32 |
8 |
0 |
16,3 |
226 |
12,75 |
40,0 |
21,0 |
| ADSS |
36 |
9 |
1 |
16,8 |
242 |
15,45 |
48,0 |
24,0 |
| ADSS |
42 |
10 |
0 |
17,2 |
253 |
16,2 |
51,0 |
25,1 |
| ADSS |
48 |
11 |
1 |
17,9 |
266 |
18,0 |
58,8 |
25,1 |
Diamètre de Ref.outer
(millimètre) |
Ref.weight
poids de kg/km |
Tension de Ref.daily max.working
(kN)
|
Tension fonctionnante permise maximum
(kN) |
Force de coupure
(kN) |
Porteur central CSA
(mm2) |
Module d'élasticité kN/
(mm2) |
Coefficient ×10-6 /k d'expansion de la chaleur |
| Gaine de PE |
À la gaine |
| 12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
| 13 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
| 13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
| 13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
| 13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
| 14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
| 14,9 |
171 |
185 |
6,75 |
18 |
45 |
22 |
16,4 |
0,6 |
| 15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18 |
0,3 |
| 15,5 |
190 |
204 |
9,0 |
26 |
60 |
32,2 |
19,1 |
0,1 |
| 15,6 |
194 |
208 |
10,5 |
28 |
70 |
33 |
19,6 |
0,1 |
| 16,3 |
211 |
226 |
12,75 |
34 |
85 |
40 |
20,1 |
-0,4 |
| 16,8 |
226 |
242 |
15,45 |
41 |
103 |
48 |
24 |
-0,5 |
| 17,2 |
236 |
253 |
16,2 |
45 |
108 |
51 |
25,1 |
-0,8 |
| 17,9 |
249 |
266 |
18 |
50 |
120 |
58,8 |
26,1 |
-0,8
|
Caractéristique optique
| |
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Atténuation (+20ºC)
|
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| |
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| |
@1310nm |
≤0.36 dB/km |
≤0.40dB/km |
|
|
| |
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
| Largeur de bande (classe A) |
@850nm |
|
|
≥500 mégahertz·kilomètre |
≥200 mégahertz·kilomètre |
| |
@1300nm |
|
|
≥1000 mégahertz·kilomètre |
≥600 mégahertz·kilomètre |
| Ouverture numérique |
|
|
0.200±0.015NA |
0.275±0.015NA |
| Λcc de longueur d'onde de coupure de câble |
≤1260nm |
≤1480nm |
|
|
| Sorte de fibre |
À plusieurs modes de fonctionnement |
G.651 |
A1a : 50/125 |
fibre d'Évaluer-index |
| |
|
A1b : 62.5/125 |
| Unimodal |
G.652 (A, B, C) |
B1.1 : Fibre conventionnelle |
| G.652D |
|
B2 : La dispersion nulle a décalé |
| G.655 |
|
B1.2 : La longueur d'onde de coupure a décalé |
| G.657 (A1, A2, B3) |
B4 : Données techniques principales pour le positif |
la dispersion a décalé la fibre unimodale
|
Avantages compétitifs
Fabricant de câble optique de la fibre 1.OEM
2. marque de fibre : YOFC, CORNING, FUJIKURA
certification 3.Quality : ISO9001.ROSH.REACH
4.Cooperate avec des télécom du Vietnam, des télécom thaïlandaises, des télécom de Singapour, des télécom de Dubaï et d'autres grands projets
5.Tw-scie connu sous le nom de fabricant de câble optique de fibre pour l'excellente qualité des produits, les prix concurrentiels, la livraison rapide et le bon service

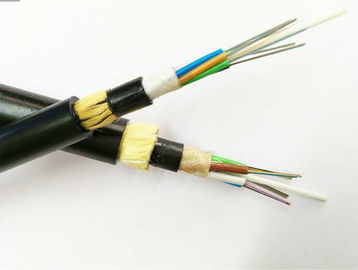

Structure de produit
Détail de empaquetage
Le paquet de fibre optique de câble de noyau d'ADSS 2-144 sont avec le tambour en bois d'exportation. La dimension en bois du noyau 2-288 du câble extérieur de fibre optique est 100cm*75cm*75cm, 0.57CBM. Délai de la livraison de câble extérieur selon 2-288 noyaux de fibre optique de câble de noyau. Acceptez également le tambour de câble fait sur commande des clients. accueillez pour nous contacter !
Caractéristiques
· Câble de fibre optique de noyau d'OEM 2-144
· LOGO de Cutomer
· Prix usine
· 25 ans de qualité garantie
