Cable à fibre optique autoportant entièrement diélectrique extérieur ADSS
Cable à fibre optique
Définition
Cette spécification couvre les exigences de conception pour les normes de structure, mécaniques, physiques et de performance pour l'alimentation en câbles à fibre optique.Les caractéristiques décrites dans le présent document sont destinées à fournir des informations sur les performances du câble optique
Caractéristiques structurelles
Tubes en vrac avec élément de renforcement non métallique
Fils d'aramide à haute souplesse
Capables de fonctionner à un champ électrique allant jusqu'à 25 KV/m pendant une longue période
Spécifications des fibres
| Paramètre technique de la fibre optique mono-mode G.652D (B1.3) de l'UIT-T | |||
| Caractéristiques optiques | |||
| Diamètre du champ de mode (MFD) |
1310 nm 1550 nm |
9.2 ± 0.4 100,4 ± 0.8 |
μm μm |
| Longueur d'onde de coupe (λcc) | ≤ 1260 | Nm | |
| Coefficient d'atténuation |
1310 nm 1383 nm 1550 nm |
Le taux de dépôt35 Le taux de dépôt35 Le taux de dépôt22 |
dB/km dB/km dB/km |
| Perte de courbure macro | φ75 mm, 100 cercles, à 1550 nm | ≤ 01 | dB |
| Non-uniformité de l'atténuation | ≤ 005 | dB | |
| Coefficient de dispersion |
1288 à 1339 nm 1271 à 1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 8 |
Le nombre de points de départ est le suivant: Le nombre de points de départ est le suivant: Le nombre de points de départ est le suivant: |
| Longueur d'onde de dispersion nulle | 1300 à 1324 | Nm | |
| Pente de dispersion maximale à zéro | ≤ 0093 | Le nombre d'heures2.km) | |
| Indice de réfraction du groupe (valeur typique) |
1310 nm 1550 nm |
1.466 1.467 |
|
| Caractéristique géométrique | |||
| Diamètre du revêtement | 125.0 ± 1.0 | μm | |
| Erreur de concentricité du noyau/du revêtement | ≤ 08 | μm | |
| Non-circulaire du revêtement | ≤ 10 | % | |
| Diamètre du revêtement | 2450,0 ± 10 | μm | |
| Erreur de concentricité du revêtement/du revêtement | ≤ 120 | μm | |
| Non-circulaire du revêtement | ≤ 8 | % | |
| Diamètre du revêtement coloré | 2500,0 ± 15 | μm | |
| Caractéristiques mécaniques | |||
| Résistance à la corrosion | ≥ 4 | - Je vous en prie | |
| Résistance à la pression | > 0,69 | Le GPA | |
| Force de bande de revêtement |
Valeur moyenne Valeur maximale |
1.0 à 5.0 1.3-8.9 |
N N |
| Paramètre de sensibilité à la corrosion par contrainte dynamique (n)dvaleur) | ≥ 20 | ||
Propriétés
Ce système peut accueillir jusqu'à 288 fibres optiques.
La conception légère ajoute moins de charge à la tour et peut s'étendre jusqu'à 1500 m.
Il a une forte performance anti-tireur de plus de 90KN.
La structure non métallique offre une bonne isolation et une excellente résistance à la foudre.
Les fils d'aramide sont uniformément répartis et disposent de bons processus de production, ce qui se traduit par une excellente résistance aux contraintes.
Il a une excellente résistance aux balles.
Il a d'excellentes performances résistantes au suivi.
Le système peut être installé sans coupure de courant, et la transmission normale du câble ne sera pas affectée par des défauts de ligne électrique.

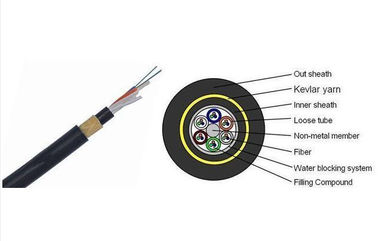

Conception du câble
| Nom de l'article | Définition | ||
| Numéro de modèle | Le système d'avertissement doit être conforme à l'annexe II. | Le système de contrôle de l'aéronef doit être conforme à l'annexe II. | Le système d'avertissement doit être conforme à l'annexe I. |
| 1- Le nombre de fibres. | 12 | 24 | 48 |
| 2. Diamètre du câble | 110,6 ± 0,3 mm | 12.4 ± 0,3 mm | |
| 3Poids du câble | 117 kilos | 130 kg | |
| 4Membre de la force centrale. | |||
| - Le matériel | FRP | ||
| 5- Tubes lâches. | |||
| - Le matériel | PBT | ||
| Numéro de tube en vrac | 2 | 4 | 4 |
| - Nombre de fibres par tube | 6 | 6 | 12 |
| - Type de composé de remplissage | La gelée | ||
| 6. Remplisseur | |||
| - Le matériel | PP | ||
| - Pas de remplissage | 4 | 2 | 2 |
| 7Assemblage de tubes | |||
| - La mise en page du tube | 1 + 6 | ||
| - Le type de débarquement | SZ | ||
| 8Système d'étanchéité | |||
| - Le matériel | Composé de remplissage ((Ou ruban adhésif à l'eau) | ||
| 9. Enveloppe du noyau | |||
| - Le matériel | Ruban adhésif de polyester | ||
| 10- Un membre de la force. | |||
| - Le matériel | Fils à base d'aramide | ||
| 11. Enveloppe intérieure | |||
| - Le matériel | PTFE à base de métaux | ||
| - Épaisseur | 00,8 mm ± 0,2 mm | ||
| 12.Enveloppe extérieure | |||
| - Le matériel | PTFE et autres matériaux | ||
| - Épaisseur | 10,8 mm ± 0,2 mm | ||
| 13Marquage de la gaine | |||
| - Type de marquage | Impression au laser | ||
Les champs applicables sont les suivants
Télécommunications longue distance, réseau local dans les zones à haute tension ou accès au réseau de télécommunications. Systèmes de transmission d'énergie dans les zones à forte activité de tonnerre et à forte interférence électromagnétique.
