Câble d'interface d'intérieur plat de papillon de l'usine FTTH 1core G657A LSZH de câble

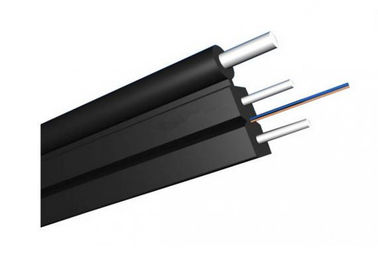

Le câble d'interface d'intérieur de GJXFH FTTH emploie la structure plate de papillon, dont l'unité de fibre optique est placée au centre. La fibre deux parallèle renforcent le plastique (FRP) des porteurs que centraux sont placés aux deux côtés. Puis, le câble est accompli la gaine de LSZH.
Caractéristiques
représentation 1.Good imperméable
fumée 2.Low, halogène nul et gaine ignifuge
3. une structure, légères plus de faible diamètre et simples, et praticabilité élevée
Le porteur 4.FRP central assure anti- électromagnétique et écrase la résistance
la fibre de la bas-courbure-sensibilité 5.Special fournit la transmission de données élevée de largeur de bande
la conception de 6.Novel cannelure, facilement bande et épissure, simplifient l'installation et l'entretien
réseau 7.Access
8. LAN (LAN)
utilisateurs 9.Used câblant directement
système de communication 10.Fiber optique
Câblage 11.FTTH et distribution d'intérieur
Application
1. Adopté à la distribution d'intérieur.
2. Comme tresse du matériel de transmission
3. Approprié au matériel de transmission
4. Peut être installé commodément
Caractéristiques
1. Poids, coût bas, et praticabilité.
2. Approprié au champ limité de l'espace de la branche, série d'intérieur
3. Étendu pour faciliter des opérations de construction ; partie et le câble
4. Fumée d'utilisation de veste basse, matériaux ignifuges sans halogène.
5. Empêchez la foudre et l'environnement électrique fort ;
6. FRP ou KFRP renforcent les matériaux composants.
Condition pour l'ordre
1. Sorte de fibre : Mode unitaire G652, G655, G657, mode multi 50/125,62.5/125, OM3, OM4.
2. Marque de fibre : YOFC, Corning, Fiberhome Fujikura, OFS etc.
3. Matériel de gaine : PE, LSZH, PVC (peut être exigé).
4. Couleur de gaine : Noir, peut être exigé.
5. La couleur de fibre et de tube : selon la couleur échouée, peut être exigé.
6. La taille de câble : soyez conforme à la table, peut être exigé.
7. Longueur de câble : est généralement 2KM, peuvent être exigés.
8. L'autre condition : peut être négocié.
Caractéristiques
|
Type de câble |
Câble d'interface de FTTH |
Compte de fibre |
1 fibre |
|
Construction |
Appartement de papillon |
G.657A unimodal |
G.657A unimodal |
|
Matériel externe de veste |
LSZH (noir/blanc) |
Matériel de porteur central |
FRP |
|
Diamètre de câble |
× (2.0±0.1) (3.0±0.1) millimètre |
Poids |
10kg/km |
|
Résistance à la traction (longue/à court terme) |
100/200N |
Charge d'écrasement (longue/à court terme) |
300/1000 (N/100mm) |
|
Rayon de cintrage (long/à court terme) |
10D/20D (millimètre) |
Opération/température de stockage |
°C -40 à +85 |
Détails de construction de câble :
|
Articles |
Description |
||||||
|
Nombre de fibre |
1core |
||||||
|
Fibre |
type |
G657A |
|||||
|
diamètre |
250µm |
||||||
|
Porteur central |
matériel |
Wire/FRP/KFRP en acier galvanisé |
|||||
|
Épaisseur de gaine de câble |
/ |
0.8mm/Min. maximal 0.4mm |
|||||
|
/ |
/ |
||||||
|
Gaine externe |
matériel |
LSZH |
|||||
|
diamètre |
1.8±0.2mm |
||||||
|
Taille de câble (taille * largeur) |
3,0 (±0.1) millimètres ×2.0 (±0.2) millimètre |
||||||
|
Poids de câble |
8,5 KG±1KG |
||||||
|
Température ambiante d'installation (ºC) |
-20+60 |
||||||
|
La température d'opération et de transport (ºC) |
-40+70 |
||||||
|
Min Bending Radius (millimètres) |
Long terme |
10D |
|||||
|
Min Bending |
À court terme |
20D |
|||||
|
Permis minimum |
Long terme |
40 |
|||||
|
Permis minimum |
À court terme |
80 |
|||||
|
Charge d'écrasement (N/100mm) |
Long terme |
500 |
|||||
|
Charge d'écrasement (N/100mm) |
à court terme |
1000 |
|||||
Caractéristique de fibre :
|
Style de fibre |
Unité |
SM |
SM |
Millimètre |
Millimètre |
Millimètre |
|
|
condition |
nanomètre |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
atténuation |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
Dispresion |
1550nm |
Picoseconde (nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
|
1625nm |
Picoseconde (nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
Largeur de bande |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Largeur de bande |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
Longueur d'onde zéro de dispersion |
nanomètre |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
Pente zéro de dispresion |
nanomètre |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD Fibr individuel maximum |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
Valeur de lien de conception de PMD |
Picoseconde (nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
Λc de longueur d'onde de coupure de fibre |
nanomètre |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
Sutoff de câble |
nanomètre |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
Microfarad |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
Numérique |
|
---- |
---- |
0,200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
Étape (moyen de bidirectionnel |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
Irrégularités au-dessus de fibre |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
Dicontinuity |
|||||||
|
Rétrodiffusion de différence |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
Uniformité d'atténuation |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
Dimater de noyau |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
Diamètre de revêtement |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diamètre de revêtement |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
Revêtement/pinson |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Revêtement non de la circularité |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Noyau/erreur conentricity de revêtement |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
Boucle (rayon) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|
