24 câbles optiques d'intérieur de fibre d'évasion de sortance à plusieurs modes de fonctionnement de fibre avec de haute résistance
Câble recto d'utilisation de câble de distribution de but de Mulit (tampon serré de φ900μm, yarm d'aramid en tant que porteur central) comme sous-unité. Un plastique de tissu-renforcé (FRP) place au centre du noyau en tant que porteur central de non-metallics. Les sous-unités sont échouées autour du noyau de câble. Le câble est accompli une veste de PVC ou de LSZH (basse fumée, halogène, ignifuges zéro).
Caractéristique
la structure non métallique du porteur 1.Stranded central assurer le câble supportent la grande résistance à la traction.
veste 2.The anti-corrosive, anti-eau, rayonnement, ignifuge anti-ultra-violet et inoffensif à l'environnement etc.
température de fonctionnement 3.Storage : -20ºC~+60ºC, la température d'installation : -5ºC~+50ºC.
Application
distribution par câble 1.Indoor.
épine dorsale 2.For renforcement intra câblant comprenant les planchers, le boxex terminal et les postes de travail.
des intra-bâtiments directs de terminaux du short 3.For et de la distance moyenne et dans différents bâtiments, chaque unité de sous-câble peuvent être directement reliés par le connecteur standard.
Paramètres de fibre
| Non. |
Articles |
Unité |
Spécifications |
| G.652D |
| 1 |
Diamètre de champ de mode |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Diamètre de revêtement |
μm |
124.8±0.7 |
| 3 |
Non-circularité de revêtement |
% |
≤0.7 |
| 4 |
Erreur de concentricité de Noyau-revêtement |
μm |
≤0.5 |
| 5 |
Diamètre de revêtement |
μm |
245±5 |
| 6 |
Non-circularité de revêtement |
% |
≤6.0 |
| 7 |
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
| 8 |
Longueur d'onde de coupure de câble |
nanomètre |
λcc ≤1260 |
| 9 |
Atténuation (maximum) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Paramètres de câble
| Articles |
Caractéristiques |
| Compte de fibre |
2-48 |
| fibre Serré-protégée |
Dimension |
850µm±50µm |
| Matériel |
PVC |
| Couleur |
Blanc |
| Câble recto |
Dimension |
1.9mm±0.1mm |
| Matériel |
LSZH |
| Couleur |
Jaune |
| Porteur central |
Kevlar |
| Impression des marques |
(1) - (48) |
| Porteur axial |
Diamètre |
3.8mm±0.1mm |
| Matériel |
FRP+LSZH |
| Couleur |
Jaune |
|
Veste externe
|
Dimension |
14.5mm±0.5mm |
| Matériel |
LSZH |
| Couleur |
Jaune |
Caractéristiques mécaniques et environnementales
| Articles |
Unissez |
Caractéristiques |
| Tension (long terme) |
N |
600 |
| Tension (à court terme) |
N |
1500 |
| Écrasement (long terme) |
N/10cm |
300 |
| Écrasez (à court terme) |
N/10cm |
1000 |
| Mn rayon de cintrage (dynamique) |
millimètre |
20D |
| Rayon de cintrage minimal (charge statique) |
millimètre |
10D |
| La température d'installation |
ºC |
-10~+50 |
| Température de fonctionnement |
ºC |
-20~+60 |
| Température de stockage |
ºC |
-20~+60 |
Paramètre technique
| Caractéristiques de Geometical |
| Compte de fibre |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Diamètre de câble d'évasion (millimètres) |
7,5 |
8,5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Poids de câble d'évasion (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Diamètre de TBF (μm) |
900±50 |
| Caractéristiques mécaniques |
|
| Max Lood (n) |
Long terme |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| À court terme |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Rayon de cintrage (millimètres) |
Dynamique |
20*D (D : Diamètre de câble) |
| Charge statique |
10*D (D : Diamètre de câble) |
| Fibre |
| Type de fibre (dimension de revêtement de noyau) |
9/125 50/125 62.5/125 |
| Caractéristiques de transmission |
| |
SM
(1310/1550 nanomètre)
|
50/125
(850/1300 nanomètre)
|
62.5/125
(850/1300nm)
|
| Max Attenuation (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Atténuation typique (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Mini Bandwidth (Mhz.km) |
-- |
400/400 |
160/500 |

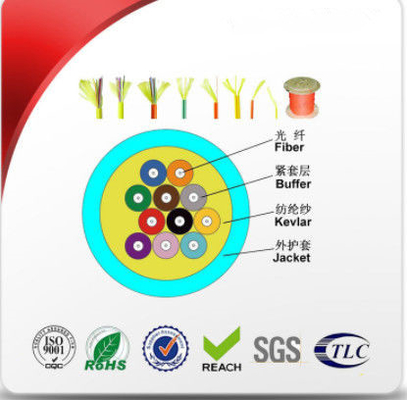

Structure de produit
