Aperçu /Produits/Fiber Optic Cable extérieure/Cable à fibre optique à double veste ADSS entièrement diélectrique Cable à fibre optique extérieur

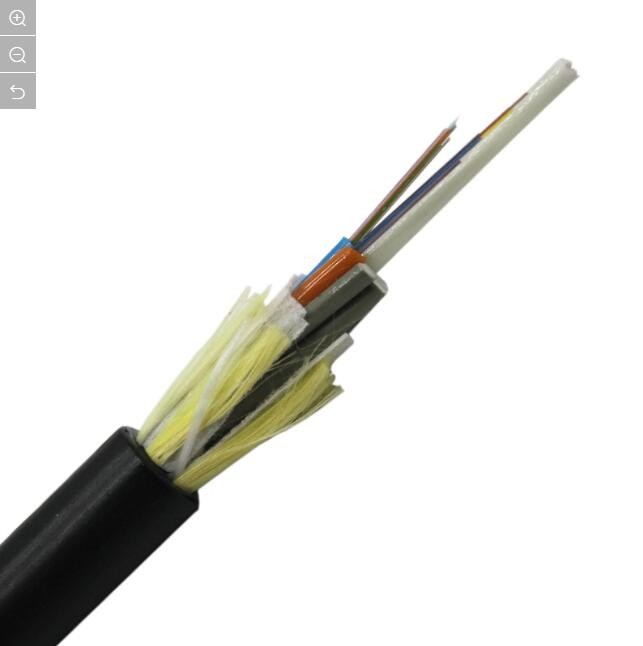

Cable à fibre optique à double veste ADSS entièrement diélectrique Cable à fibre optique extérieur

1 km
MOQ
Cable à fibre optique à double veste ADSS entièrement diélectrique Cable à fibre optique extérieur
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Couleur: Noir, sur mesure
Couleur des fibres: Bleu, orange, brun, aquatique, gris, sur mesure
armure: Bande en acier ondulée
La structure: Compact
Marque déposée: Produit d'origine
Définition: fibre optique
Veste externe Materail: Acier plaqué en aluminium
Structure de connexion: Fil rond
À l'eau: - Oui, oui.
Protection contre les rongeurs: - Oui, oui.
Mode fibre: Mode unique
Produit de fabrication: - Oui, oui.
Garantie: 3 ans
Nombre de fibres: 2-288 fibres
Mettre en évidence:

Cable à fibre optique entièrement diélectrique

,

Double câble optique de fibre de veste

,

Cable à fibre optique extérieur
Informations de base
Lieu d'origine: DONGGUAN TW
Nom de marque: TW-SCIE
Certification: ROHS REACH SGS ISO
Numéro de modèle: ADSS
Conditions de paiement et expédition
Détails d'emballage: Le tambour
Délai de livraison: 15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union et MoneyGram
Capacité d'approvisionnement: 200km/Day
Description de produit
DESCRIPTION DU PRODUIT

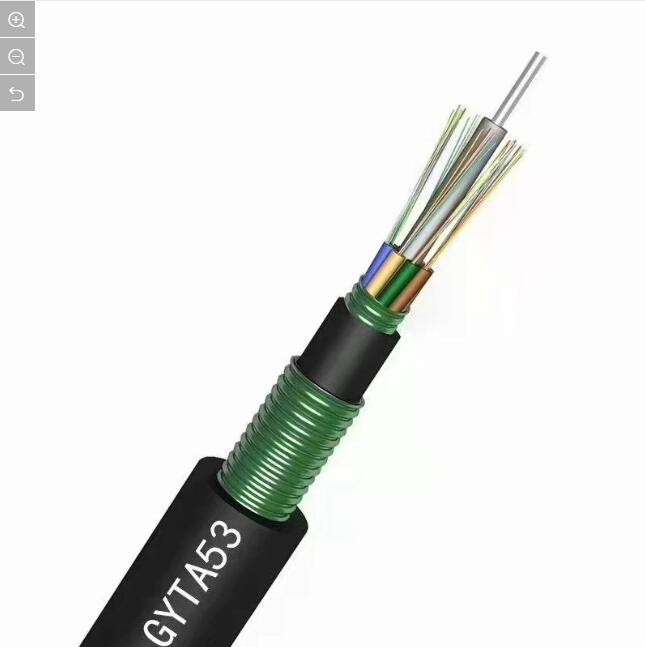

Câble à fibre optique extérieur à double blindage GYTA53 Structure compacte monomode





Description du câble de l'intérieur vers l'extérieur :


1. fibre

2. Élément de renforcement en fil d'acier

3. tube lâche

4. gaine intérieure

5. Système de blocage de l'eau

6. composé de remplissage

7. ruban d'acier ondulé

8. gaine extérieure


Application


1. Distribution extérieure directe enterrée ou par conduit.
2. Communication longue distance et réseau local.

Caractéristiques


1. Renforcement par bande d'acier.
2. Tube de protection en fibre d'acier renforcé.
3. Excellentes performances mécaniques et environnementales.
4. Structure compacte. Poids léger.
5. Installation pratique et fonctionnement simple.
6. Bon système de blocage de l'eau.
7. Double gaine.



Détails de construction du câble :
Articles Description
Nombre de fibres 2-288 cœurs
Fibre taper G652D/G657A/OM1/OM2/OM3/OM4
diamètre 250 µm
Membre de force matière Ruban d'acier et verre E
Gaine intérieure matériel Éducation physique
diamètre /
Gaine extérieure matériel Éducation physique
diamètre 12,5 à 16,5 mm
Taille du câble (hauteur * largeur) /
Poids du câble 155~255KG±1KG
Plage de température d'installation (ºC) -20+60
Température de fonctionnement et de transport (ºC) -40+70
Rayon de courbure minimal (mm) Long terme 10D
Pliage minimal
Rayon (mm)		 Court terme 20D
Minimum autorisé
Résistance à la traction (N)		 Long terme 3000
Minimum autorisé
Résistance à la traction (N)		 Court terme 4000
Charge d'écrasement (N/100 mm) Long terme 300
Charge d'écrasement (N/100 mm) court terme 1000


Couleur standard de la fibre et du tube

Style de fibre Unité SM
G652		 SM
G652D		 MM
50/125		 MM
62,5/125		 MM
OM3-300
condition nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
atténuation dB/km ≤ ≤ ≤ ≤3,0/1,0 ≤3,0/1,0
0,36/0,23 0,34/0,22 3.0/1.0 ---- ----
Dispression 1550 nm Ps/(nm*km) ---- ≤18 ---- ---- Dispression
1625 nm Ps/(nm*km) ---- ≤22 ---- ----
Bande passante 850 nm MHz.km ---- ---- >=400 >=160 Bande passante
1300 nm MHz.km ---- ---- >=800 >=500
Longueur d'onde à dispersion nulle nm 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Pente de dispersion nulle nm ≤0,092 ≤0,091 ---- ---- ----
PMD Fibre individuelle maximale   ≤0,2 ≤0,2 ---- ---- ≤0,11
Valeur du lien de conception PMD Ps(nm2*k
m)		 ≤0,12 ≤0,08 ---- ---- ----
Longueur d'onde de coupure de la fibre λc nm >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Câble de dérivation
longueur d'onde λcc		 nm ≤1260 ≤1260 ---- ---- ----
MFD 1310 nm euh 9,2+/-0,4 9,2+/-0,4 ---- ---- ----
1550 nm euh 10,4+/-0,8 10,4+/-0,8 ---- ---- ----
Numérique
Ouverture (NA)		   ---- ---- 0,200+/
-0,015		 0,275+/-0.
015		 0,200+/-0
.015
Étape (moyenne de bidirectionnel
la mesure)		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10
Irrégularités sur la fibre
longueur et point		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10

Discontinuité
Rétrodiffusion différentielle
coefficient		 dB/km ≤0,05 ≤0,03 ≤0,08 ≤0,10 ≤0,08
Uniformité d'atténuation dB/km ≤0,01 ≤0,01
Diamètre du noyau euh     50+/-1,0 62,5+/-2,5 50+/-1,0
Diamètre de revêtement euh 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1
Non-circularité du revêtement % ≤1,0 ≤1,0 ≤1,0 ≤1,0 ≤1,0
Diamètre du revêtement euh 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Revêtement/pinson des arbres
erreur concentrique		 euh ≤12,0 ≤12,0 ≤12,0 ≤12,0 ≤12,0
Revêtement non-circularité % ≤6,0 ≤6,0 ≤6,0 ≤6,0 ≤6,0
Erreur de concentricité cœur/gaine euh ≤0,6 ≤0,6 ≤1,5 ≤1,5 ≤1,5
Boucle (rayon) euh ≤4 ≤4 ---- ---- ----
