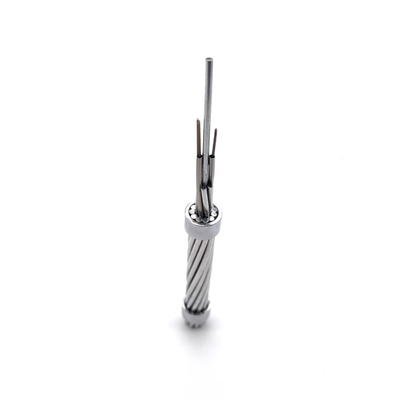

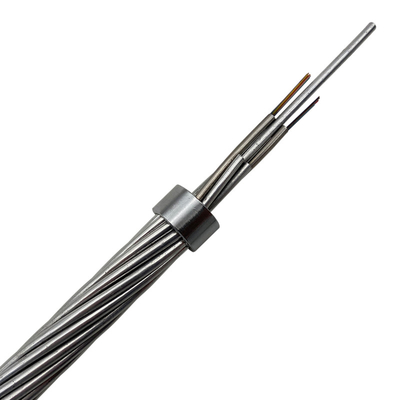

36 câble à fibre optique à noyau OPGW câble de communication autoportant

Description du produit

Type de tuyau central en vrac

La fibre est protégée par un tube en acier inoxydable étanche et imperméable, rempli d'un gel étanche pendant l'installation et le fonctionnement dans des environnements difficiles.Une couche d'aluminium optionnelle peut être ajoutée sur le tubeLe tube optique en acier inoxydable est situé au centre du câble et entouré de fils compacts en acier plaqué en aluminium et en alliage d'aluminium en forme de trapèze.Ces fils métalliques fournissent une résistance mécanique pour résister à des conditions d'installation et de fonctionnement sévères tout en contrôlant la hausse de température pendant les conditions de court-circuit.

Tuyaux en vrac

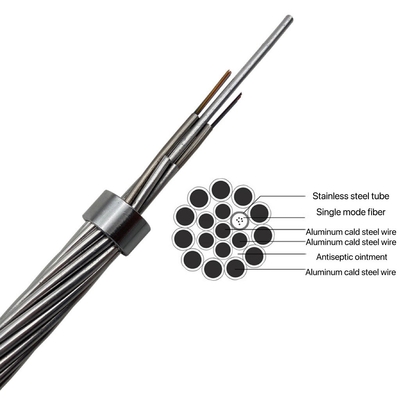

Type de tubes en vrac multiples

Les fibres sont placées en vrac dans un tube en acier inoxydable hermétique, scellé et rempli d'un gel étanche à l'eau.Plusieurs tubes optiques en acier inoxydable sont en hélice dans la couche intérieure du câbleCette conception de tubes en vrac multiple est adaptée à des fibres de plus de 48, avec un nombre maximal de 144.

Application du projet

Le fil de terre composite en fibres optiques (OPGW) sert à la fois de fil de terre et de câble de communication, ce qui le rend idéal pour l'installation sur de nouvelles lignes électriques,les lignes de haute tension particulièrement normales et extra-hauteIl peut également remplacer les câbles de terre conventionnels sur les lignes électriques plus anciennes pour améliorer les capacités de communication en fibre et fournir une résistance aux éclairs.Les câbles OPGW sont principalement utilisés dans les lignes électriques supérieures à 110 KVSes applications sont limitées par des coupures de courant, des problèmes de sécurité et d'autres facteurs, et il est principalement utilisé sur les nouvelles lignes de 500KV, 220KV,et systèmes de 110 KV.

Caractéristiques

Le câble a jusqu'à 144 fibres et a approximativement le même diamètre et le même poids qu'un autre fil de terre, minimisant ainsi la charge supplémentaire sur la tour tout en fournissant une résistance à la traction élevée.Les fibres sont protégées par des tubes en acier inoxydable et l'excellente technologie de jonction leur permet de se déplacer librement dans le tubeCette conception offre également une excellente sécurité et une bonne résistance aux balles.et la conception SST à brins offre une large gamme de combinaisons pour la conductivité électrique et la résistance à la traction mécanique.

Les fibres et le LécailleTl'ours Cou Identification

Les fibres individuelles et les tubes en vrac doivent être conformes à la norme TIA/EIA-598-A et utiliser le code de couleur spécifié ci-dessous.

Tubes en acier 1 (fibres n° 1-12): fibre optique à mode unique (SM)

Les couleurs des fibres

Tubes d'acier 2 (fibres n° 13 à 24): fibre optique à mode unique (SM)

Un traceur noir (50 mm d'envergure)

Tubes en acier 3 (fibres n° 25-36): fibre optique à mode unique (SM)

Un traceur noir (100 mm d'écart)

Tubes en acier 4 (fibres n° 37-48): fibre optique à mode unique (SM)

Un traceur noir (150 mm d'écart)

Emballage etScoups de hanche

Emballage et expéditionPaiement
