OPGW AIRLAL fil 24/48 noyau câble à fibre optique OPGW mode unique G652D

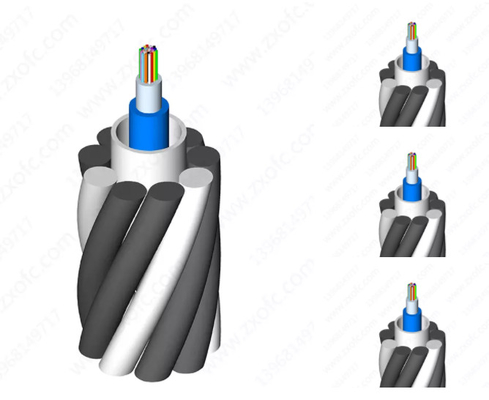

Type de tuyau central en vrac
Les fibres sont placées librement dans un tube en acier inoxydable scellé et résistant à l'eau, rempli d'un gel étanche.Ce tube protège la fibre pendant l'installation et le fonctionnement dans des conditions environnementales difficilesLa couche d'aluminium au-dessus du tube est facultative. Le tube optique inoxydable est situé au centre du câble protégé par une ou plusieurs couches d'acier plaqué en aluminium et de fils d'aluminium.Les fils en acier plaqués en aluminium sont en forme de trapèze autour de l'unité optique pour fournir une construction compacteLes fils métalliques offrent une résistance mécanique pour résister à des conditions d'installation et de fonctionnement sévères, tout en obtenant une conductivité permettant de contrôler la hausse de température en cas de court-circuit.
Tuyaux en vrac

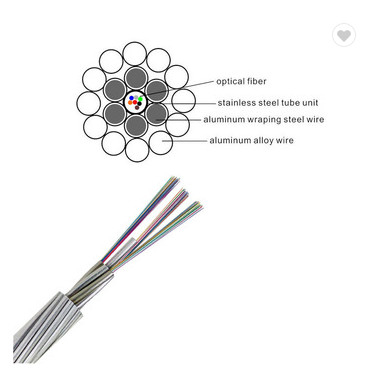

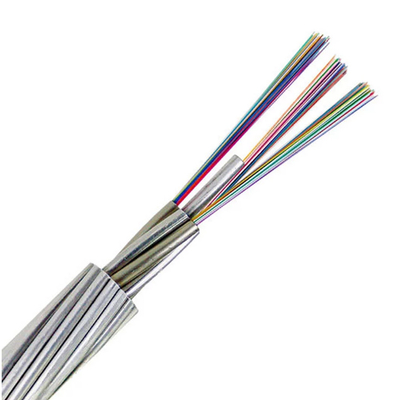

Type de tubes en vrac multiples
Les fibres sont enfermées dans un tube en acier inoxydable résistant à l'eau contenant un gel hydrogène.La couche intérieure d'un câble standard multicouche se compose de deux ou trois tubes optiques en acier inoxydable qui sont enchaînés en héliceLe type de tube à tubes en vrac multiples est adapté à des besoins élevés en fibres (plus de 48 fibres) avec un maximum de 144 fibres.Il peut répondre aux exigences de grande capacité de courant et de grandes sections transversales.
Application du projet
L'OPGW sert à la fois de câble de mise à la terre et de système de communication sur les nouvelles lignes électriques, en particulier sur les lignes normales et les lignes à haute tension.fournissant une communication en fibre ajoutée et offrant un court-circuit et une résistance à la foudre.
Les câbles OPGW sont principalement utilisés sur les lignes de 500 KV, 220 KV et 110 KV. Ils sont généralement utilisés dans les nouvelles lignes en raison de coupures de courant et de limitations de sécurité.Ils conviennent mieux aux lignes haute tension supérieures à 110 KV avec de longues portées (généralement supérieures à 250 mètres).
Caractéristiques
Le câble peut contenir jusqu'à 144 fibres.
Le câble a un diamètre et un poids qui sont approximativement les mêmes qu'un autre fil de terre, ce qui ajoute moins de charge supplémentaire à la tour tout en fournissant une résistance à la traction élevée.
L'utilisation d'une excellente technologie de jonction des tubes en acier inoxydable permet aux fibres d'avoir une bonne longueur secondaire excédentaire et leur permet de se déplacer librement à l'intérieur du tube,maintenir les fibres sans contrainte pendant que le câble est soumis à une contrainte longitudinale.
Les fibres optiques sont protégées par des tubes en acier inoxydable.
Le câble offre une excellente sécurité et une bonne résistance aux balles.
La conception des brins ACSW, AAW et SST offre une large gamme de combinaisons de conductivité électrique et de résistance à la traction mécanique.
Les fibres et le LécailleTl'ours Cou Identification
Les fibres individuelles et les tubes en vrac doivent être conformes à la norme TIA/EIA-598-A et suivre le code de couleur spécifié ci-dessous.
Tubes en acier 1 (fibres n° 1-12): fibre optique à mode unique (SM)
Les couleurs des fibres
| Je ne veux pas. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tubes d'acier 2 (fibres n° 13 à 24): fibre optique à mode unique (SM)
Un traceur noir (50 mm d'envergure)
| Je ne veux pas. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubes en acier 3 (fibres n° 25-36): fibre optique à mode unique (SM)
Un traceur noir (100 mm d'écart)
| Je ne veux pas. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubes en acier 4 (fibres n° 37-48): fibre optique à mode unique (SM)
Un traceur noir (150 mm d'écart)
| Je ne veux pas. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Emballage et expédition
L'OPGW doit être enroulé fermement et uniformément sur une bobine de fer de bois solide conforme aux normes ANSI/AA 53-1981 ou équivalente.Le rouleau doit être renforcé avec des battants en fer de bois robustes pour s'assurer que l'OPGW reste intact pendant le transport maritime ordinaire, les opérations de manutention, de stockage et de câblage.
Nous choisissons différents types de bobines (D, d, b, w1, w2) pour charger le câble, en fonction de sa longueur.
