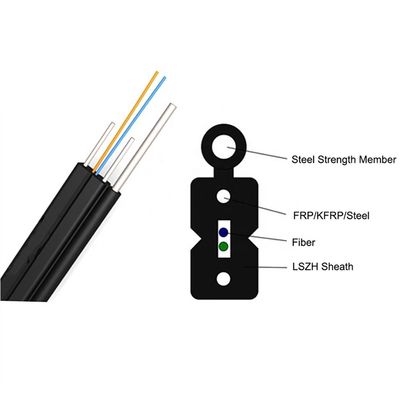

1/2/4 type câble d'arc de gaine du noyau LSZH d'interface de FTTH
Caractéristiques
la fibre de la bas-courbure-sensibilité 1.Special fournit la largeur de bande élevée et l'excellente propriété de transmission de communication
les porteurs 2.Two centraux parallèles assurent la bonne représentation de la résistance d'écrasement pour protéger la fibre
praticabilité de la structure 3.Simple, légère et élevée
la conception de 4.Novel cannelure, facilement bande et épissure, simplifient l'installation et l'entretien
fumée 5.Low, halogène nul et gaine ignifuge
praticabilité de la structure 6.Simple, légère et élevée
Caractéristiques
1. fibre 250um.
2. FRP/KFRP.
3. gaine de LSZH.
Détails de construction de câble
| Articles |
Description |
| Nombre de fibre |
2-24cores |
| Fibre |
type |
G652D/G657A/Multimode |
| diamètre |
250µm |
| Porteur central |
materia |
Fil de Kevlar |
| Tube lâche |
diamètre |
0.9-1.2mm |
| matériel |
/ |
| Gaine externe |
matériel |
PVC/LSZH |
| diamètre |
1.6*2.0-3.0*6.0mm |
| Taille de câble (taille * largeur) |
/ |
| Poids de câble |
5.5-28.5KG |
| Température ambiante d'installation (ºC) |
-20+60 |
| La température d'opération et de transport (ºC) |
-40+70 |
| Min Bending Radius (millimètres) |
Long terme |
10D |
Min Bending
Rayon (millimètres) |
À court terme |
20D |
Permis minimum
Résistance à la traction (N) |
Long terme |
40 |
Permis minimum
Résistance à la traction (N) |
À court terme |
80 |
| Charge d'écrasement (N/100mm) |
Long terme |
200 |
| Charge d'écrasement (N/100mm) |
à court terme |
1000 |
Couleur standard de fibre et de tube
| Style de fibre |
Unité |
SM
G652 |
SM
G652D |
Millimètre
50/125 |
Millimètre
62.5/125 |
Millimètre
OM3-300 |
| condition |
nanomètre |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atténuation |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Picoseconde (nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Picoseconde (nm*km) |
---- |
≤22 |
---- |
---- |
|
| Largeur de bande |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Largeur de bande |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Longueur d'onde zéro de dispersion |
nanomètre |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Pente zéro de dispresion |
nanomètre |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD Fibr individuel maximum |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valeur de lien de conception de PMD |
Picoseconde (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc de longueur d'onde de coupure de fibre |
nanomètre |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff de câble
λcc de longueur d'onde |
nanomètre |
≤1260 |
≤1260 |
---- |
---- |
---- |
| Microfarad |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numérique
Ouverture (Na) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Étape (moyen de bidirectionnel
mesure) |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irrégularités au-dessus de fibre
longueur et point |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Rétrodiffusion de différence
coefficient |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformité d'atténuation |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater de noyau |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diamètre de revêtement |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diamètre de revêtement |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Revêtement/pinson
concentrique erreur |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Revêtement non de la circularité |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Noyau/erreur conentricity de revêtement |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Boucle (rayon) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
