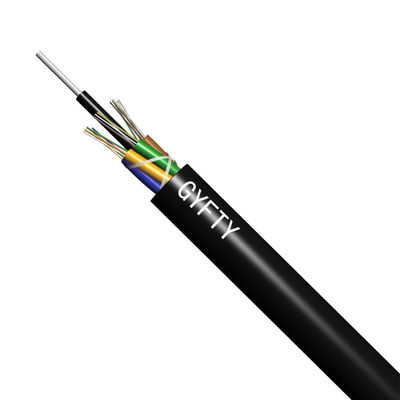

Câble optique aérien de fibre de noyau du système GYFTY 6/12/24 de transport d'énergie de mode unitaire
GYFTY FRP place au centre des noyaux en tant que porteur central non métallique. Les tubes de câble, qui sont remplis de composé remplissant, sont échoués autour du porteur central. Accompli une gaine de PE. Les câbles de GYFTY sont fournis par 2 noyaux à 288 noyaux. Il est employé dans le secteur à haute tension pour des communications de fond.
Applications
1.Aerial/conduit
les matériels de la transmission 2.Connecting
système du câblage 3.Multi-cores au centre de traitement des données
Caractéristiques
1.Good mécanique et représentation de la température
2. Tube de haute résistance de looes qui est hydrolyse résistante
composé de remplissage du tube 3.Special assurer une protection critique de fibre
résistance 4.Crush et flexibilité
les mesures 5.The suivantes sont prises d'assurer le câble étanche :
plastique 6.Single de tissu-renforcé en tant que porteur axial
composé de remplissage du tube 7.Loose
remplissage de noyau de 8,100% câbles
Caractéristiques générales
| Type de câble |
GYFTY |
| Type de fibre |
G652D |
| Application |
Communication de fond, LAN |
| Méthodes recommandées d'installation |
Aérien |
| Environnement |
Extérieur |
| Température ambiante |
-40℃ à 70℃ |
| Paramètre technique de la fibre optique unimodale d'ITU-T G.652D (B1.3) |
| Caractéristiques optiques |
|
|
|
| Diamètre de champ de mode (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longueur d'onde de coupure (λcc) |
|
≤1260 |
nanomètre |
| Affaiblissement linéique |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perte de recourbement |
φ75mm, 100circles, à 1550nm |
≤0.1 |
DB |
| Irrégularité d'atténuation |
|
≤0.05 |
DB |
| Coefficient de dispersion |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picoseconde (nm.km)
Picoseconde (nm.km)
Picoseconde (nm.km)
|
| Longueur d'onde zéro de dispersion |
|
1300~1324 |
nanomètre |
| Pente zéro maximum de dispersion |
|
≤0.093 |
Picoseconde (nanomètre2.km) |
| Indice de réfraction de groupe (valeur typique) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caractéristique géométrique |
|
|
|
| Diamètre de revêtement |
|
125.0±1.0 |
µm |
| Noyau/erreur concentricité de revêtement |
|
≤0.8 |
µm |
| Non-circularité de revêtement |
|
≤1,0 |
% |
| Diamètre de revêtement |
|
245.0±10 |
µm |
| Revêtement/erreur de revêtement de concentricité |
|
≤12.0 |
µm |
| Non-circularité de revêtement |
|
≤8 |
% |
| Diamètre du revêtement coloré |
|
250.0±15 |
µm |
| Caractéristique mécanique |
|
|
|
| Bordage (rayon) |
|
≥4 |
m |
| Effort de preuve |
|
>0.69 |
Gpa |
| Force de revêtement de bande |
Valeur moyenne
Valeur de crête
|
1.0-5.0
1.3-8.9
|
N
N
|
| Paramètre dynamique de susceptibilité de corrosion sous contrainte (teneur en ND) |
|
≥20 |
|
| Article |
Description |
| Modèle No |
GYFTY |
| 1. Compte de fibre |
48 |
72 |
| 2. Diamètre de câble (millimètre) ±0.3 |
9,2 |
9,8 |
| 3. Poids de câble (kilogrammes) |
65 |
81 |
| 4. Porteur axial |
|
| - Matériel |
FRP |
| - Diamètre |
1.4mm |
2.0mm |
| - Gaine de PE |
Non |
| 5. Tube lâche |
|
| - Matériel |
PBT |
| - Diamètre extérieur |
2.0mm |
| - Épaisseur |
0.3mm |
| de type du composé remplissant |
Gelée |
| - No. de tube lâche |
4 |
6 |
| 6. Remplisseur |
|
| - Matériel |
Pp |
| - Diamètre extérieur |
2.0mm |
| - No. de remplisseurs |
1 |
0 |
| 7. Assemblée de tube |
|
| - Disposition de tube |
1+5 |
1+6 |
| - Toronnage du type |
LA SZ |
| 8. Eau-blocage du système |
|
| - Matériel |
Composé remplissant |
| 9. Enveloppe de noyau |
|
| - Matériel |
bande de polyester |
| 10. Gaine externe |
|
| - Matériel |
PE |
| - Épaisseur |
1.6mm±0.1mm |
| 12. Inscription de gaine |
|
| de type du repérage |
Impression laser
|
Nous pouvons concevoir n'importe quel genre de structures selon la capacité d'état environnemental et de transmission, telle que GYFTA, GYFXTY, GYFDTZA etc.

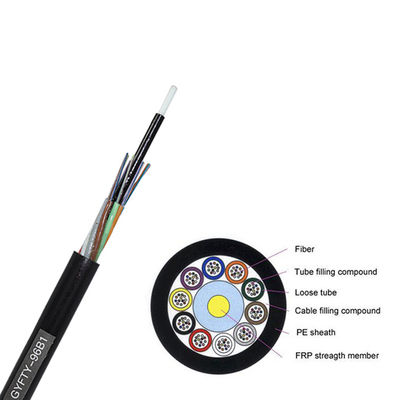

Structure
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
