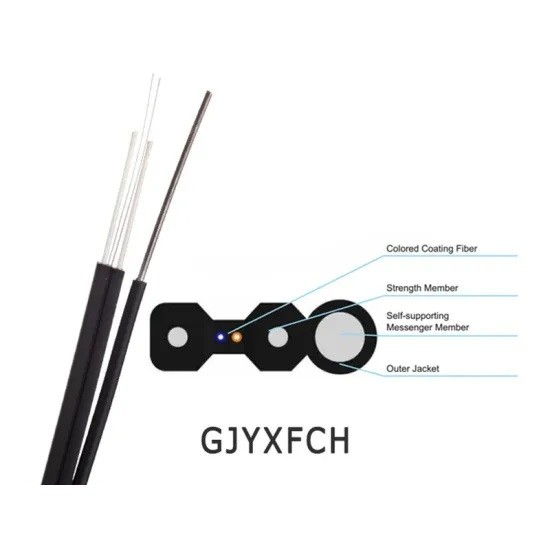

Structure du câble
La conception de la section transversale est de type bow-tie, et elle se compose de deux fils d'acier parallèles comme éléments de résistance, avec une fibre flexible durable G657A1 au milieu.L'enveloppe extérieure peut être en PE ou en LSZH, et le messager est un fil d'acier de 1,0 mm.
Construction de produits
Les fibres
250 μm de fibres couleur
Plastique renforcé de fibre de verre (FRP) ou fil d'acier.
Membre autonome
Fil d'acier
Vêtements à talons
LSZH résistant aux UV et aux flammes
Caractéristiques
Compact, doux, souple, facilement installé.
Applications
Ce câble est couramment utilisé comme câble d'accès dans les réseaux extérieurs et intérieurs des locaux clients.spécialement conçus pour le câblage d'accès aérien intérieur ou extérieur.
Caractéristiques optiques
| Type de fibre |
Attenuation |
Surchargement du lancement Largeur de bande |
Largeur de bande modale efficace |
Longueur de liaison Ethernet de 10 Go/s |
Radius de flexion min |
| Conditions d'utilisation |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
|
| Unité |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
- Je vous en prie |
mm |
| G652D |
0.36 ou 0.22 |
|
|
|
|
16 |
| G657A1 |
0.36 ou 0.22 |
|
|
|
|
10 |
| G657A2 |
0.36 ou 0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/1. Je vous en prie.0 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/1. Je vous en prie.0 |
≥200/500 |
|
|
30 |
| OM3 |
|
3.0/1. Je vous en prie.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
3.0/1. Je vous en prie.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
3.0/1. Je vous en prie.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
3.0/1. Je vous en prie.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Structure et spécifications techniques
| Nombre de fibres |
Diamètre du câble
(mm)
|
Poids du câble
(kg/km)
|
Résistance à la traction
(N/100 mm)
|
Résistance à l'écrasement
(N/100 mm)
|
| À court terme |
À long terme |
À court terme |
À long terme |
| 1 à 4 |
5.2 sur 2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6 à 12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Nom de l'entreprise
Cette fiche est à titre de référence, veuillez nous contacter pour plus de détails.
Le noyau du câble est constitué de fibres de revêtement colorées d'un diamètre de 250 μm.
Les propriétés de traction et d'écrasement du câble sont conformes aux valeurs indiquées dans le tableau lorsqu'on utilise des éléments de FRP et d'acier.
