GJXFH FTTH
LAN multi de type arc recto de fil de télécommunication de câble d'interface de mode unitaire de noyau de câble d'intérieur
Le 250um a coloré la fibre de revêtement est placé au centre. Deux plastiques de tissu-renforcé parallèles (FRP) sont placés aux deux côtés. Le câble est accompli une gaine UV et ignifuge de noir ou de couleur de LSZH.

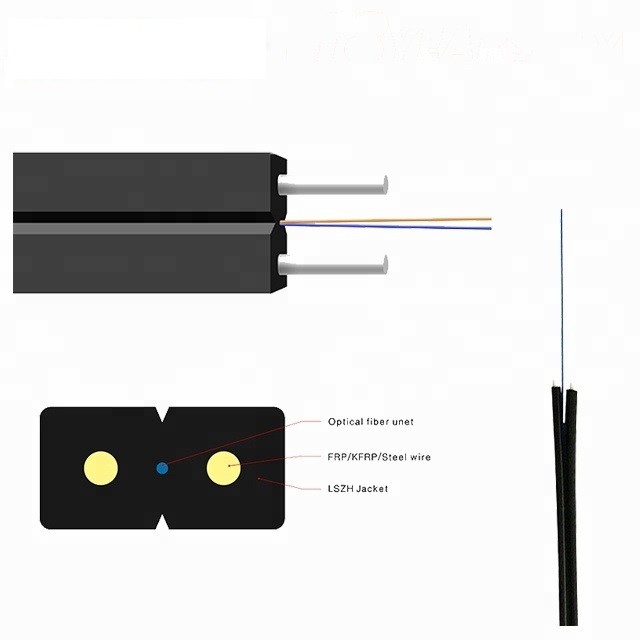

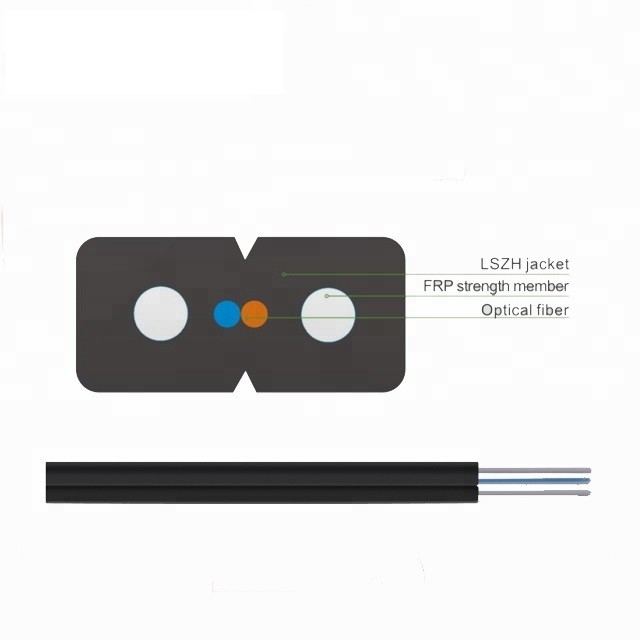

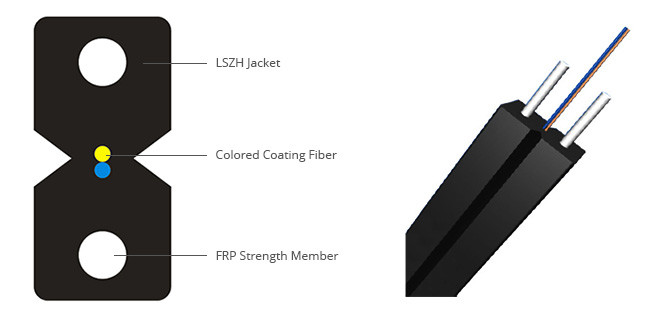

Structure :
- Type conception en coupe de noeud papillon
- fil parallèle de deux FRP en tant que porteur central
- G657A1/A2 fléchissent la fibre durable au milieu
- Gaine externe de PE ou de LSZH
Caractéristique :
- Bons UV et ignifuge.
- Type structure plate d'arc.
- Compact, doux, flexible, facile à installer.
1. Fibre optique plier-résistante spéciale, fournissant une plus grande largeur de bande et augmentant la représentation de transmission de réseau ;
2. Deux renforts parallèles de FRP font le câble à fibres optiques ont la bonne résistance à la pression et protègent la fibre optique ;
3. Le câble à fibres optiques a la praticabilité de structure, légère et forte simple ;
4. Conception unique de cannelure, faciles à éplucher, faciles de relier, simplifier l'installation et l'entretien ;
5. gaine ignifuge sans halogène de polyéthylène de Bas-fumée ou gaine ignifuge de PVC, protection de l'environnement.
6. Peut être assortie avec un grand choix de connecteurs sur place, peut être l'extrémité sur place.
7. En raison de sa douceur et légèreté, le câble engainé est très utilisé dans le réseau d'accès ; le nom scientifique du câble engainé est que le réseau d'accès emploie un papillon pour présenter le câble à fibres optiques ; parce que sa forme est un papillon, ce s'appelle également un papillon le câble à fibres optiques, 8 a formé le câble à fibres optiques.
Spécifications :
Caractéristiques générales
| Type de câble |
FTTH (câble d'interface) |
| Type de fibre |
SM G657A2 DU SM G657A1/ |
| Application |
FTTH, LAN |
| Méthodes recommandées d'installation |
Aérien |
| Environnement |
D'intérieur |
| Température ambiante |
-40 à 70℃ |
Caractéristiques de fibre
| Style de fibre |
Unité |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| condition |
nanomètre |
1310/1550 |
1310/1550 |
1310/1550 |
| atténuation |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| Dispersion |
1310nm |
Picoseconde (nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Picoseconde (nm*km) |
≤22 |
≤22 |
≤22 |
| Longueur d'onde zéro de dispersion |
nanomètre |
1312±10 |
1312±10 |
1300-1324 |
| Pente zéro de dispersion |
picoseconde (×Km de ² de nanomètre) |
≤0.091 |
≤0.090 |
≤0.092 |
| Fibre individuelle maximum de PMD |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| Valeur de lien de conception de PMD |
picoseconde (×Km de ² de nanomètre) |
≤0.08 |
≤0.08 |
≤0.08 |
| Λc de longueur d'onde de coupure de fibre |
nanomètre |
≧1180, ≤1330 |
≧1180, ≤1330 |
≧1180, ≤1330 |
| Λcc de longueur d'onde de coupure de câble |
nanomètre |
≤1260 |
..... |
..... |
| Microfarad |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Étape (moyen de la mesure bidirectionnelle) |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Irrégularités au-dessus de discontinuité de longueur et de point de fibre |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Coefficient rétrodiffusion de différence |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Uniformité d'atténuation |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Diamètre de revêtement |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Non-circularité de revêtement |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Diamètre de revêtement |
um |
242±7 |
242±7 |
242±7 |
| Revêtement/erreur de pinson concentrique |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Revêtement non de la circularité |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Noyau/erreur concentricité de revêtement |
um |
≤0.6 |
≤0.5 |
≤0.5 |
| Boucle (rayon) |
um |
≥4 |
≥4 |
≥4 |
Identification de couleur standard de fibre
| Non. |
1 |
2 |
3 |
4 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Constitution
| Article |
Description |
| Modèle No |
GJXH/GJFXH |
| 1. Compte de fibre |
1 noyau, 2 noyau, noyau 4 |
| 2. Diamètre de câble |
3.0*2.0mm |
| 3. Poids de câble |
11.5KGS/9.5KGS |
| 4. Porteur central |
|
| - Matériel |
Steel/FRP |
| - Diamètre |
0.45mm |
| gaine 5.Outer |
|
| - Matériel |
LSZH (noir/blanc) |
| 6. Inscription de gaine |
|
| de type du repérage |
Impression laser |
Porteur central
Le porteur central est fait d'acier ou FRP. Il fournit de tension au câble.
la gaine protègent le câble contre l'intrusion de l'eau.
Veste externe
La gaine de LSZH est expulsée au-dessus de la fibre.
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
Application :
1. Utilisé pour le câblage d'intérieur, les utilisateurs emploient directement des câbles ;
2. Utilisé pour présenter les câbles à fibres optiques dans les bâtiments ;
Pour le câblage d'intérieur des utilisateurs dans FTTH.
