GYFTY
Antenne du noyau 2-144 Non-blindé et câble optique extérieurs échoués par tube lâche de fibre de communication de conduit

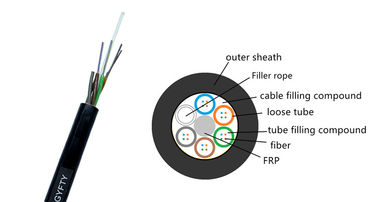

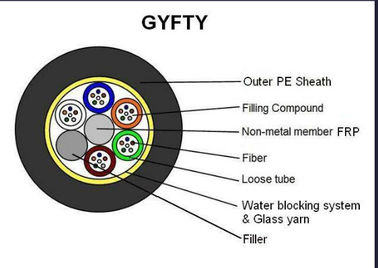

Structure :
La structure du câble à fibres optiques de GYFTY est que la fibre optique de 250μm est engainée dans un tube lâche fait de matériel élevé de module, et le tube lâche est rempli de composé imperméable.
Le centre du noyau de câble est une fibre de verre a renforcé en plastique (FRP). Le tube lâche (et la corde de remplisseur) est tordu autour du noyau de renfort central pour former un noyau compact et rond de câble. Les lacunes dans le noyau de câble sont remplies avec de l'eau bloquant des remplisseurs. Une couche d'enveloppe intérieure de polyéthylène est expulsée en dehors du noyau de câble pour former un câble.
●Le tube lâche protège la fibre optique une fois enduite
●Le tube lâche est tordu autour le renfort
●Le renfort est au centre du câble à fibres optiques
Caractéristique :
●Adoptez la couche bidirectionnelle de la « SZ » tordant la technologie
●L'eau remplissante bloquant l'onguent étape-par-étape, plein blocage de l'eau de section
●Les ceintures (en aluminium) d'acier n'ont la liaison fiable, de haute résistance et aucune fissuration une fois tordues
●Contrôle stable de longueur de fibre
●Après que le câble soit formé, l'atténuation supplémentaire de la fibre optique est presque zéro, et la valeur de dispersion ne change pas
●L'excellente performance environnementale, température ambiante applicable est le ℃ -10 | + ℃ 70
Spécifications :
Caractéristiques générales
| Type de câble |
GYFTY |
| Type de fibre |
G652D |
| Application |
Communication de fond, LAN |
| Méthodes recommandées d'installation |
Aérien |
| Environnement |
Extérieur |
| Température ambiante |
-40℃ à 70℃ |
2,2 caractéristiques de fibre
| Paramètre technique de la fibre optique unimodale d'ITU-T G.652D (B1.3) |
| Caractéristiques optiques |
|
|
|
| Diamètre de champ de mode (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longueur d'onde de coupure (λcc) |
|
≤1260 |
nanomètre |
| Affaiblissement linéique |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perte de recourbement |
φ75mm, 100circles, à 1550nm |
≤0.1 |
DB |
| Irrégularité d'atténuation |
|
≤0.05 |
DB |
| Coefficient de dispersion |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picoseconde (nm.km)
Picoseconde (nm.km)
Picoseconde (nm.km)
|
| Longueur d'onde zéro de dispersion |
|
1300~1324 |
nanomètre |
| Pente zéro maximum de dispersion |
|
≤0.093 |
Picoseconde (nanomètre2 .km) |
| Indice de réfraction de groupe (valeur typique) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caractéristique géométrique |
|
|
|
| Diamètre de revêtement |
|
125.0±1.0 |
µm |
| Noyau/erreur concentricité de revêtement |
|
≤0.8 |
µm |
| Non-circularité de revêtement |
|
≤1.0 |
% |
| Diamètre de revêtement |
|
245.0±10 |
µm |
| Revêtement/erreur de revêtement de concentricité |
|
≤12.0 |
µm |
| Non-circularité de revêtement |
|
≤8 |
% |
| Diamètre du revêtement coloré |
|
250.0±15 |
µm |
| Caractéristique mécanique |
|
|
|
| Bordage (rayon) |
|
≥4 |
m |
| Effort de preuve |
|
>0.69 |
Gpa |
| Force de revêtement de bande |
Valeur moyenne
Valeur de crête
|
1.0-5.0
1.3-8.9
|
N
N
|
| Paramètre dynamique de susceptibilité de corrosion sous contrainte (teneur en ND) |
|
≥20 |
|
Application :
Approprié aux frais généraux, à la canalisation, aux méthodes enterrées et autres de poses directes
