Câble optique aérien extérieur de fibre de noyau optique du fil de masse 72 d'OPGW

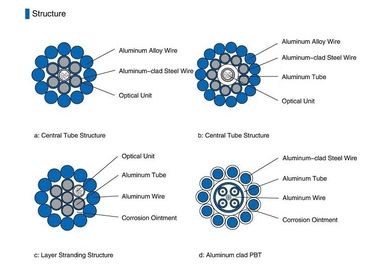

Le câble d'OPGW est un type de structure de câble avec le composé de la transmission optique et du fil de masse aérien pour le transport d'énergie. Son fonctionnement dans la ligne de transport d'énergie en tant que le câble de fibre optique et fil de masse aérien qui peuvent assurer la protection de la grève surprise et de la devise de conduite de court-circuit. Les OPGW se composent de l'unité optique de tube d'acier inoxydable, fil d'acier en aluminium de revêtement, fil d'alliage d'aluminium. Il a la structure centrale de tube d'acier inoxydable et la structure de toronnage de couche. Nous pouvons concevoir la structure selon le différents état d'environnement et exigences de clients.
Caractéristiques
1.Large diamètre, grande capacité de fibre
la structure 2.The est stable et la fiabilité est haute
capacité 3.Excellent contre la capacité actuelle de côté et de court-circuit exceptionnel
la conception 4.The de toronnage optima peut obtenir la longueur en surplus de la fibre optique secondaire
le nombre 5.The de brins peut être conçu dans deux ou trois couches
6.Match avec des fils de terrain d'entente
Speicfication
| Compte de câble |
SheathDiameter (millimètres) |
Poids (kilogrammes) |
Résistance à la traction permise minimum (n) |
charge permise minimum d'écrasement (N/100mm) |
Rayon de cintrage minimum (millimètres) |
Température de stockage (°C) |
| à court terme |
à long terme |
à court terme |
à long terme |
à court terme |
à long terme |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Note : Cette fiche technique peut seulement être une référence, mais pas un supplément au contrat. Veuillez entrer en contact avec les ventes pour les détails.
Paramètres structurels
| Modèle de câble |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Nombre /diameter (millimètre) de tube d'acier inoxydable |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Nombre /diameter du fil d'AL (millimètres) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Nombre /diameter du fil d'ACS (millimètres) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Diamètre du câble (millimètres) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Poids de câble (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Résistance de C.C (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Module d'élasticité (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| coefficient de dilatation thermique linéaire (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Capacité de court-circuit (² s de ka) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| La température maximale d'opération (c) |
200 |
200 |
200 |
200 |
200 |
Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour fer-en bois distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
