Câble optique aérien extérieur de fibre de noyau optique du fil de masse 24 d'OPGW
Le tube en acier couvert d'Al central est entouré par des couches simples ou doubles de fils d'acier plaqués en aluminium (ACS) ou de fils d'alliage de fil du mélange ACS et d'aluminium. la conception couverte d'Al de tube d'acier inoxydable augmente la section transversale d'AL, pour atteindre une meilleure représentation de résistance de courant de défaut et de foudre. Appliquez-vous à la ligne de transmission qui exige le courant de défaut de faible diamètre et grand.
Caractéristiques
• Grand diamètre, grande capacité de fibre
• La structure est stable et la fiabilité est haute
• Excellente capacité contre la capacité actuelle de côté et de court-circuit exceptionnel
• La conception de toronnage optima peut obtenir la longueur en surplus de la fibre optique secondaire
• Le nombre de brins peut être conçu dans deux ou trois couches
• Match avec des fils de terrain d'entente
Speicfication
| Structure | Compte maximum de fibre | EN TANT QUE secteur sectionnel | Diamètre (millimètre) | Poids (kg/km) | RTS (kN) | résistance de C.C 20°C (O/km) | capacité actuelle du court-circuit 40-200°C permis (KA2.S) | |
| OPGW-24B1.3-100- [118 ; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, unité 1/2.5 | ||||||||
| OPGW-24B1.3-100- [60 ; 74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13,2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS, unité 1/2.5 | ||||||||
| OPGW-24B1.3-110- [133 ; 63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS, unité 1/2.5 | ||||||||
| OPGW-24B1.3-110- [140 ; 68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14,3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS, unité 1/2.6 | ||||||||
| OPGW-24B1.3-110- [67 ; 95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14,1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AA, unité 1/2.7 | ≈74 (AA) |
Note : Cette fiche technique peut seulement être une référence, mais pas un supplément au contrat. Veuillez entrer en contact avec les ventes pour les détails.

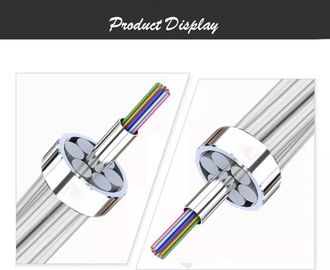

Images de structure et de produit
Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour fer-en bois distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
