GYTS53
La structure extérieure de Grand-noyau de communication a directement enterré le câble à fibres optiques de double fibre blindée d'Anti-fourmi
Constructure :
La structure du câble à fibres optiques GYTS53 est que la fibre optique de 250μm est engainée dans un tube lâche fait de matériel élevé de module, et le tube lâche est rempli de composé imperméable. Le centre du noyau de câble est un noyau renforcé par métal. Pour quelques câbles de fibre optique, une couche des besoins de polyéthylène (PE) d'être expulsé en dehors du métal a renforcé le noyau. Le tube lâche (et la corde de remplisseur) est tordu autour du noyau de renfort central pour former un noyau compact et rond de câble, et des lacunes dans le noyau de câble sont remplis avec de l'eau bloquant des remplisseurs. La bande en acier enduite en plastique est longitudinalement enveloppée et a alors expulsé avec une couche d'enveloppe intérieure de polyéthylène. La bande en acier enduite en plastique double face (PSP) est longitudinalement enveloppée et alors expulsée avec la gaine de polyéthylène pour former des câbles.
Caractéristique :
●Adoption de la couche bidirectionnelle de la « SZ » tordant la technologie
●Remplissant eau-bloquant l'onguent point par point, eau-bloquant dans la pleine section
●La ceinture (en aluminium) en acier a la liaison fiable avec le bord, de haute résistance, et aucune fissuration une fois tordue
●Contrôle excédentaire de longueur de fibre stable
●Après que le câble soit formé, l'atténuation supplémentaire de la fibre est presque zéro, et la valeur de dispersion ne change pas
●L'excellente performance environnementale, température ambiante applicable est le ℃ -10 | + ℃ 70
Spécifications :
| Compte de fibre |
Diamètre nominal (millimètres) |
Poids nominal (kg/km) |
Max Fibers par tube |
Max No. de (Tubes+fillers) |
Charge de tension permise (n) |
Écrasement permis
Résistance
(N/100mm)
|
| À court terme |
Long terme |
À court terme |
Long terme |
| 2|30 |
13,2 |
162 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 32|48 |
13,8 |
175 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 50|72 |
14,6 |
205 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74|96 |
16,0 |
230 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 98|144 |
17,6 |
285 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Disponible sur requête du client |
Note :
1. Pour le câble ignifuge, la gaine externe peut être faite de matériel sans halogène de bas-fumée (LSZH), et le type est GYTZS.
la demande du client 2.Upon, câbles avec la bande de couleur longitudinale sur la gaine externe peut être offerte. Plus de détails, se rapportent svp à la série de GYTA.
3. La structure spéciale de câble peut être conçue et fabriquée sur la demande du client.
Caractéristiques de fibre
| Paramètre technique de la fibre optique unimodale d'ITU-T G.652D (B1.3) |
| Caractéristiques |
Conditions |
Valeurs spécifiques |
Unités |
| Caractéristiques optiques |
|
|
|
| Diamètre de champ de mode (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longueur d'onde de coupure (λcc) |
|
≤1260 |
nanomètre |
| Affaiblissement linéique |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perte de recourbement |
φ75mm, 100circles, à 1550nm |
≤0.1 |
DB |
| Irrégularité d'atténuation |
|
≤0.05 |
DB |
| Coefficient de dispersion |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picoseconde (nm.km)
Picoseconde (nm.km)
Picoseconde (nm.km)
|
| Longueur d'onde zéro de dispersion |
|
1300~1324 |
nanomètre |
| Pente zéro maximum de dispersion |
|
≤0.093 |
Picoseconde (nanomètre2 .km) |
| Indice de réfraction de groupe (valeur typique) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caractéristique géométrique |
|
|
|
| Diamètre de revêtement |
|
125.0±1.0 |
µm |
| Noyau/erreur concentricité de revêtement |
|
≤0.8 |
µm |
| Non-circularité de revêtement |
|
≤1.0 |
% |
| Diamètre de revêtement |
|
245.0±10 |
µm |
| Revêtement/erreur de revêtement de concentricité |
|
≤12.0 |
|
| Non-circularité de revêtement |
|
≤8 |
% |
| Diamètre du revêtement coloré |
|
250.0±15 |
µm |
| Caractéristique mécanique |
|
|
|
| Bordage (rayon) |
|
≥4 |
m |
| Effort de preuve |
|
>0.69 |
Gpa |
| Force de revêtement de bande |
Valeur moyenne
Valeur de crête
|
1.0-5.0
1.3-8.9
|
N
N
|
| Paramètre dynamique de susceptibilité de corrosion sous contrainte (teneur en ND) |
|
≥20 |
|
Nous produisons et le câble d'essai sont conformes à la norme suivante
| Représentation mécanique |
| Max Tension Performance |
Le CEI 60794-1-2-E |
| Max. Operation Tension |
Le CEI 60794-1-2-E1 |
| Essai d'écrasement |
Le CEI 6079 – 1-2-E3 |
| Essai au choc |
Le CEI 60794-1-2-E4 |
| Recourbement répété |
Le CEI 60794-1-2-E6 |
| Essai de torsion |
Le CEI 60794-1-2-E7 |
| Courbure de câble |
LE CEI 60794-1-2-E11A |
| Affaiblissement linéique |
ITU-T G.652 |
| Essai structurel |
IEC-60793-1-20 |
| Performance environnementale |
| Recyclage de la température |
Le CEI 60794-1-2-F1 |
| Pénétration de l'eau |
LE CEI 60794-1-2-F5B |
| Écoulement composé de classement |
Le CEI 60794-1-E14
|

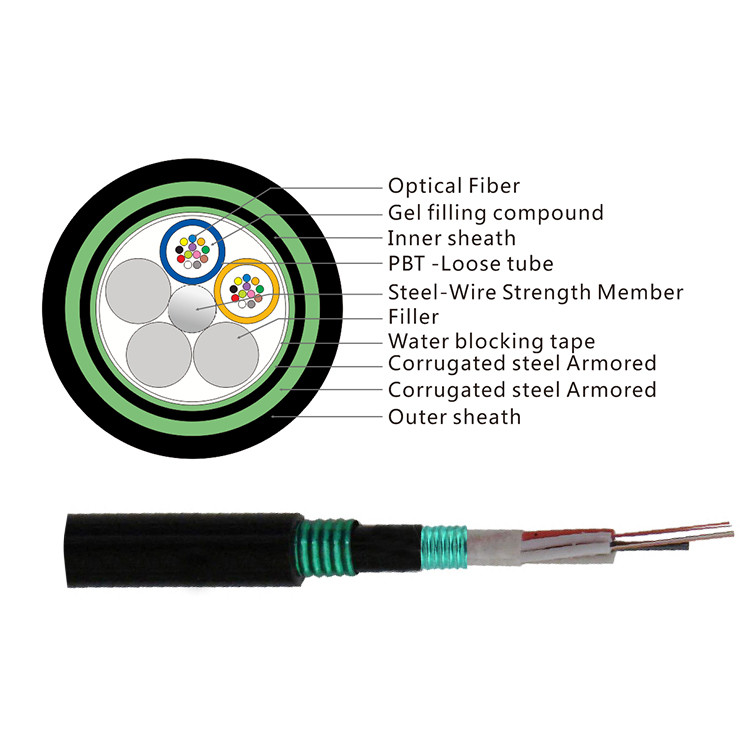

Noyau de câble
Les tubes lâches sont échoués autour du porteur axial utilisant la SZ. Le toronnage de la SZ enveloppe les tubes dans une direction pour plusieurs tours, puis dans l'autre direction.
Porteur axial
Le porteur axial est fait d'acier qu'il fournit la force de tension et anti-bouclante au câble.
Tube lâche
Des fibres optiques sont logées dans le tube rempli par gelée. Le tube est fabriqué avec PBT industriellement compatible. Il est coloré pour l'identification facile selon le plan montré ci-dessus.
L'eau bloquant le matériel
Composé remplissant, l'eau bloquant le matériel entre le tube lâche et l'enveloppe intérieure pour protéger le câble contre l'intrusion de l'eau.
Armure
Deux couches de bande en acier ondulée fournir la force supplémentaire de compression de câble, la propriété maximum d'anti-écrasement, la protection de rongeur et la représentation résistante de balle.
Veste externe
Une veste noire de polyéthylène haute densité est expulsée au-dessus du noyau de câble et de l'armure en acier ondulée de bande comme gaine.
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
Application :
Approprié aux frais généraux, à la canalisation, aux méthodes enterrées et autres de poses directes
