Câble optique aérien extérieur optique de fibre du fil de masse 48core d'OPGW
1. description
OPGW est un double câble de fonctionnement remplissant les fonctions d'un fil de masse et fournissant également une correction pour la transmission des signaux de voix, de vidéo ou de données. Les fibres sont protégées contre des conditions environnementales (foudre, court-circuit, chargement) pour assurer la fiabilité et la longévité. Le câble est conçu pour être installé sur des lignes de transmission et de distribution pour porter la voix, les données et la vidéocommunication, particulièrement en allumant le système de contrôle de forme d'onde, un système d'observation pour la ligne aérienne d'essai, le système d'informations sur les données d'entretien, le système de protection de ligne électrique, le système d'opération de ligne électrique, et la surveillance téléguidée de sous-station
2.Specifications
2,1 caractéristiques de produit
• Grand diamètre, grande capacité de fibre
• La structure est stable et la fiabilité est haute
• Excellente capacité contre la capacité actuelle de côté et de court-circuit exceptionnel
• La conception de toronnage optima peut obtenir la longueur en surplus de la fibre optique secondaire
• Le nombre de brins peut être conçu dans deux ou trois couches
• Match avec des fils de terrain d'entente

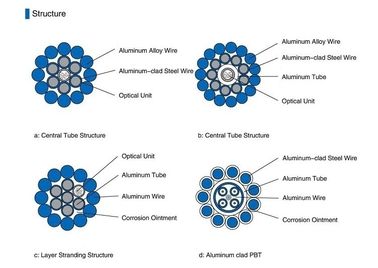

2,2 structure et spécifications techniques
| Modèle |
Structure |
Compte maximum de fibre |
EN TANT QUE secteur sectionnel |
Diamètre (millimètres) |
Poids (kg/km) |
RTS
(kN)
|
résistance de C.C 20°C (O/km) |
capacité actuelle du court-circuit 40-200°C permis (KA2.S) |
| OPGW-48B1.3-90- [112 ; 45] |
1/2.6/20AS+4/2.5/20AS+ |
48 |
≈90 |
13,2 |
≤641 |
≥112 |
≤0.98 |
≥45 |
| 11/2.8/20AS, Unit2/2.5 |
| OPGW-48B1.3-90- [57 ; 67] |
1/2.6/40AS+4/2.5/40AS+ |
48 |
≈90 |
13,2 |
≤457 |
≥57 |
≤0.52 |
≥67 |
| 11/2.8/40AS, unité 2/2.5 |
| OPGW-24B1.3-100- [118 ; 50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13,2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS, unité 1/2.5 |
| OPGW-24B1.3-100- [60 ; 74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13,2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
| 11/2.8/40AS, unité 1/2.5 |
| OPGW-24B1.3-110- [133 ; 63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS, unité 1/2.5 |
| OPGW-24B1.3-110- [140 ; 68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14,3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS, unité 1/2.6 |
| OPGW-24B1.3-110- [67 ; 95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14,1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
| 12/2.8/AA, unité 1/2.7 |
≈74 (AA) |
| OPGW-36B1.3-120- [145 ; 73] |
1/3.0/20AS+5/2.9/20AS+ |
36 |
≈120 |
14,6 |
≤820 |
≥145 |
≤0.77 |
≥73 |
| 12/2.9/20AS, unité 1/2.8 |
| OPGW-36B1.3-120- [95 ; 98] |
1/3.0/30AS+5/2.9/30AS+ |
36 |
≈120 |
14,6 |
≤700 |
≥95 |
≤0.55 |
≥98 |
| 12/2.9/30AS, unité 1/2.8 |
| OPGW-36B1.3-120- [74 ; 110] |
1/3.0/40AS+5/2.9/40AS+ |
36 |
≈120 |
14,6 |
≤582 |
≥74 |
≤0.42 |
≥110 |
| 12/2.9/40AS, unité 1/2.8 |
| OPGW-72B1.3-120- [147 ; 76] |
1/3.2/20AS+4/3.0/20AS+ |
72 |
≈120 |
15,2 |
≤832 |
≥147 |
≤0.76 |
≥76 |
| 12/3.0/20AS, unité 2/2.9 |
Note : Cette fiche technique peut seulement être une référence, mais pas un supplément au contrat. Veuillez entrer en contact avec les ventes pour les détails.
3. Nous produisons et examinons le câble se conformant à la norme suivante
| Représentation mécanique |
| Max Tension Performance |
Le CEI 60794-1-2-E |
| Max. Operation Tension |
Le CEI 60794-1-2-E1 |
| Essai d'écrasement |
Le CEI 6079 – 1-2-E3 |
| Essai au choc |
Le CEI 60794-1-2-E4 |
| Recourbement répété |
Le CEI 60794-1-2-E6 |
| Essai de torsion |
Le CEI 60794-1-2-E7 |
| Courbure de câble |
LE CEI 60794-1-2-E11A |
| Affaiblissement linéique |
ITU-T G.652 |
| Essai structurel |
IEC-60793-1-20 |
| Performance environnementale |
| Recyclage de la température |
Le CEI 60794-1-2-F1 |
| Pénétration de l'eau |
LE CEI 60794-1-2-F5B |
| Écoulement composé de classement |
Le CEI 60794-1-E14 |

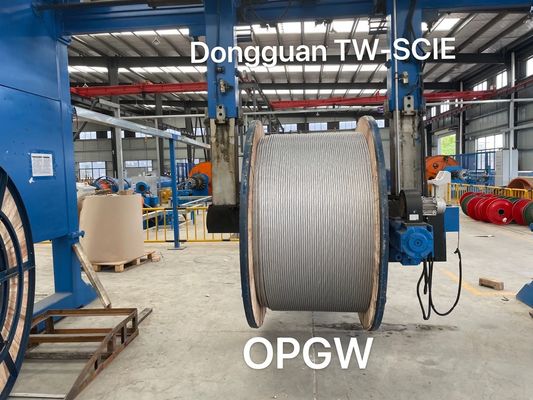

4. Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour fer-en bois distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
