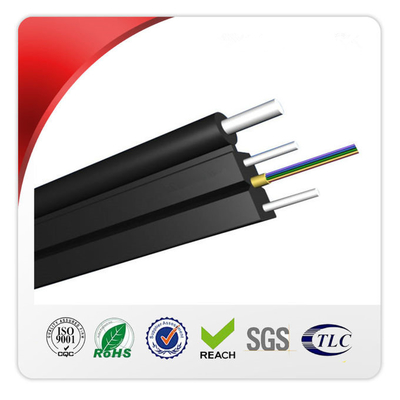

2 que le noyau FTTH extérieur interface le câble avec le fil d'acier renforcent
Ces spécifications couvrent les conditions de conception de la structure, mécanique, de l'examen médical et des normes de rendement pour l'approvisionnement en câbles de fibre optique. Les caractéristiques ont décrit dans ce document sont prévues pour fournir des informations sur la représentation du câble à fibres optiques.
Applications
système du câblage 1.Outdoor.
2.FTTH, système terminal.
3.Indoor axe, câblage de construction.
Caractéristiques
1.Bow-tie type conception en coupe, veste de LSZH ou de PVC.
fil d'acier 2.Two parallèle ou FRP en tant que porteur central pour protéger la fibre et pour fournir à tension et à pression appropriées.
fibre 3.Flex durable pour fournir une plus grande largeur de bande et pour augmenter des caractéristiques de transmission de réseau.
4.Easy a épluché, conception légère, de petite taille, unique de cannelure, facile pour l'entretien.
fil d'acier 5.Single comme messager pour augmenter les propriétés de traction.
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
Caractéristiques
Caractéristiques générales
|
Type de câble
|
FTTH (câble d'interface)
|
|
Type de fibre
|
SM G.657A1
|
|
Application
|
Communication de fond, LAN
|
|
Méthodes recommandées d'installation
|
Aérien
|
|
Environnement
|
D'intérieur/extérieur
|
|
Température ambiante
|
-40ºC à 70ºC
|
Caractéristiques de fibre
|
Style de fibre
|
Unité
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
condition
|
nanomètre
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atténuation
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersion
|
1310nm
|
Picoseconde (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Picoseconde (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Longueur d'onde zéro de dispersion
|
nanomètre
|
1312±10
|
1312±10
|
1300-1324
|
|
Pente zéro de dispersion
|
picoseconde (×Km de ² de nanomètre)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibre individuelle maximum de PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valeur de lien de conception de PMD
|
picoseconde (×Km de ² de nanomètre)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc de longueur d'onde de coupure de fibre
|
nanomètre
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc de longueur d'onde de coupure de câble
|
nanomètre
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Étape (moyen de la mesure bidirectionnelle)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irrégularités au-dessus de discontinuité de longueur et de point de fibre
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coefficient rétrodiffusion de différence
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformité d'atténuation
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diamètre de revêtement
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Non-circularité de revêtement
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diamètre de revêtement
|
um
|
242±7
|
242±7
|
242±7
|
|
Revêtement/erreur de pinson concentrique
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Revêtement non de la circularité
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Noyau/erreur concentricité de revêtement
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Boucle (rayon)
|
um
|
≥4
|
≥4
|
≥4
|
|
Style de fibre
|
Unité
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
condition
|
nanomètre
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atténuation
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersion
|
1310nm
|
Picoseconde (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Picoseconde (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Longueur d'onde zéro de dispersion
|
nanomètre
|
1312±10
|
1312±10
|
1300-1324
|
|
Pente zéro de dispersion
|
picoseconde (×Km de ² de nanomètre)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibre individuelle maximum de PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valeur de lien de conception de PMD
|
picoseconde (×Km de ² de nanomètre)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc de longueur d'onde de coupure de fibre
|
nanomètre
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc de longueur d'onde de coupure de câble
|
nanomètre
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Étape (moyen de la mesure bidirectionnelle)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irrégularités au-dessus de discontinuité de longueur et de point de fibre
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coefficient rétrodiffusion de différence
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformité d'atténuation
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diamètre de revêtement
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Non-circularité de revêtement
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diamètre de revêtement
|
um
|
242±7
|
242±7
|
242±7
|
|
De revêtement erreur concentrique
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Revêtement non de la circularité
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Noyau/erreur concentricité de revêtement
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Boucle (rayon)
|
um
|
≥4
|
≥4
|
≥4
|
Identification de couleur standard de fibre
|
Non.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Couleur
|
Bleu
|
Orange
|
Vert
|
Brown
|
Ardoise
|
Blanc
|
|
Non.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Couleur
|
Rouge
|
Noir
|
Jaune
|
Violette
|
Rose
|
Aqua
|
Constitution
|
Article
|
Description
|
|
Modèle No
|
FTTH-1 G.657A1-LSZH
|
|
1. Compte de fibre
|
Noyau 2
|
|
2. Diamètre de câble
|
2.1±0.1*5.2±0.2mm
|
|
3. Poids de câble
|
17.7KG
|
|
4. Porteur central
|
|
|
- Matériel
|
ACIER
|
|
- Diamètre
|
0.45mm*2
|
|
gaine 5.Outer
|
|
|
- Matériel
|
LSZH
|
|
6. Inscription de gaine
|
|
|
de type du repérage
|
Impression laser
|
|
7. Messager
|
|
|
OD
|
1.0mm
|
|
Matériel
|
Fil d'acier
|
Représentation de câble
| Articles |
Description |
| Température ambiante d'installation |
-20--+60ºC |
| La température d'opération et de transport |
-40-+70ºC |
| Min Bending Radius (millimètres) |
Long terme |
10D |
| à court terme |
20D |
| Résistance à la traction permise (N) |
Long terme |
300 |
| à court terme |
600 |
| Charge d'écrasement (N/100mm) |
Long terme |
1100 |
| à court terme |
2200 |
Essai et inspection
Les propriétés optiques de toutes les fibres sont mesurées avant la fabrication de câble et restent décelables durant toute le processus de fabrication et la vie du câble.
Après le câblage, nous employons des techniques à régulation de processus statistiques avec la vérification périodique pour assurer la conformité 100% aux conditions d'atténuation dans chaque longueur de câble avec OTDR bidirectionnel à toutes les longueurs d'onde opérantes. Des mesures dimensionnelles de câble sont également faites à l'inspection finale et enregistrées.
Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour en bois non restituable distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Le câble sur chaque bobine sera complètement couvert de protection thermique qui est attachée au câble en empaquetant des courroies. Cette enveloppe est réutilisable et assure l'excellente protection thermique et UV.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
