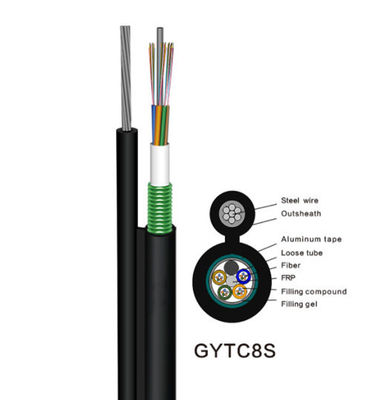

Câble optique extérieur GYTC8s de fibre du l'Auto-appui 36Core
Application :
☆.Adopted à la distribution extérieure.
☆.Suitable pour le conduit aérien et la méthode enterrée.
☆. Communication de longue distance et de LAN.
Caractéristiques :
autosuffisant en acier en acier ou gaivanized de ☆.Stainless.
☆.Excellet mécanique et performance environnementale.
compte de ☆.Fiber : 2-24 noyaux.
Plan d'attribution de fibre
| Nombre de fibre | Nombre de tube | Fibre par tube | Type de fibre |
| 2 | 1 | 2 F/Tube | SM G652D MILLIMÈTRE 50/125 MILLIMÈTRE 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 tubes de f |
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
Détails de construction de câble
| Articles | Description | |
| Nombre de fibre | 2 noyaux à 24cores | |
| Porteur central de connecteur | Matériel | Fil d'acier galvanisé |
| diamètre | 1,2 millimètres | |
| Tube lâche | matériel | PBT |
| diamètre | Ф2.0-2.8 | |
| Remplissage de câble | matériel | Composé de remplissage de câble |
| Gaine externe | matériel | HDPE |
| diamètre | 1.7±0.2mm | |
Caractéristique mécanique de câble
| Articles | Diamètre de câble | Poids | |
| 2 noyaux à 24 noyaux | 3.2*7.2 millimètre | 70 kg/km | |
| Température ambiante d'installation | -15--+60 | ||
| La température d'opération et de transport | -40-+70 | ||
| Tension fonctionnante maximum de Rec.daily | N 1500 | ||
| Tension travaillante de Max. Allowable | 600 N | ||
| Min Bending Radius (millimètres) | opération | 10D millimètre | |
| installation | 20D millimètre | ||
| Charge supplémentaire | 0.5%-0.7% | ||
| Glace | 5mm | ||
| Vitesse du vent | 35m/s | ||
Caractéristique de fibre
| Style de fibre | Unité | SM G652D | Millimètre 50/125 | Millimètre 62.5/125 | ||
| condition | nanomètre | 1310/1550 | 850/1300 | 850/1300 | ||
| atténuation | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| Dispersion | 1310nm | Picoseconde (nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Picoseconde (nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | Picoseconde (nm*km) | ≤22 | ||||
| Largeur de bande | 850nm | Mégahertz. Kilomètre | ..... | >=400 | >=160 | |
| 1300nm | Mégahertz. Kilomètre | ..... | >=800 | >=500 | ||
| Longueur d'onde zéro de dispersion | nanomètre | >=1302, ≤1322 | ..... | ..... | ||
| Pente zéro de dispersion | Picoseconde (nm2*km) | ≤0.091 | ..... | ..... | ||
| Fibre individuelle maximum de PMD | Ps√km | ≤0.2 | ..... | ..... | ||
| Valeur de lien de conception de PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Λc de longueur d'onde de coupure de fibre | nanomètre | >=1180, ≤1330 | ..... | ..... | ||
| Λcc de longueur d'onde de coupure de câble | nanomètre | ≤1260 | ..... | ..... | ||
| Microfarad | 1310nm | um | 9.2±0.4 | ..... | ..... | |
| 1550nm | um | 10.4±0.8 | ..... | ..... | ||
| Ouverture numérique (Na) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| Étape (moyen de la mesure bidirectionnelle) | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Irrégularités au-dessus de discontinuité de longueur et de point de fibre | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Coefficient rétrodiffusion de différence | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| Uniformité d'atténuation | dB/km | ≤0.01 | ....... | ....... | ||
| Diamètre de noyau | um | ...... | 50±1.0 | 62.5±2.5 | ||
| Diamètre de revêtement | um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| Non-circularité de revêtement | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Diamètre de revêtement | um | 242±7 | 242±7 | 242±7 | ||
| Revêtement/erreur de pinson concentrique | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Revêtement non de la circularité | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Noyau/erreur concentricité de revêtement | um | ≤0.6 | ≤1.5 | ≤1.5 | ||
| Boucle (rayon) | um | ≤4 | ..... | ..... | ||
| Étiquette : câble autosuffisant, le schéma 8, 24 noyaux. | ||||||
Notre qualité et service :
DONGGUAN TW-SCIE Cie., Ltd est commis à fournir les produits et les services de fibre optique les plus de haute qualité de câble à nos clients par :
réunion 1.Consistently pour la qualité et la représentation du produit ;
2. la livraison opportune des produits et services pour répondre à nos exigences de client ;
3. s'assurant que nos personnes sont correctement formées de sorte qu'elles puissent mieux servir nos clients.
Exhibation :
Exposition de société :
DONGGUAN TW-SCIE Cie., Ltd est une filiale de groupe de Tewang, établie en 2002. Après plus de dix ans d'efforts ininterrompus, il s'est développé en développement de produit de communication, production, ventes et ingénierie de fibre optique de pointe complets de réseau.
TW-SCIE est commis à la recherche et développement et à l'application des produits de télécommunication optique. Ses produits principaux sont : câble optique d'intérieur et extérieur de fibre, câble d'interface d'ADSS, d'OPGW, de FTTH, corde de correction, tresse et d'autres séries passives de série et optiques de dispositifs.
Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour en bois non restituable distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Le câble sur chaque bobine sera complètement couvert de protection thermique qui est attachée au câble en empaquetant des courroies. Cette enveloppe est réutilisable et assure l'excellente protection thermique et UV.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
FAQ
Q1 : Où est votre usine ?
A1 : Notre usine est située dans la ville de DONGGUAN, province du Guangdong, Chine.
Q2 : Combien de temps votre société avait-elle fait ceci ?
A2 : Plus de 20 ans. Nous devons non seulement produire le câble à fibres optiques de fibre mais produisons également les outils de fibre optique et relatifs.
Q3: Que diriez-vous de laqualitéducâble?
A4 : Notre usine est approuvée par le système de la gestion de la qualité ISO9001 et STARF d'inclusion, le CE, CPR, certifications de chromatographie sur couche mince à la liste. Nous avons une série d'équipement et d'instruments pour s'assurer la qualité fiable de nos produits.
Q4: Pouvez-vousproduirelecâbleen tant quenosconditions?
A6 : Naturellement. Nous pouvons fournir différents types de produits selon vos conditions des prix raisonnables.
Q5: Acceptez-vousl'ordred'OEMetquels est-ce qu'estlesMOQ?
A7 : Oui, nous accueil chaleureux votre ordre d'OEM. Pour réaliser la satisfaction de client, nous acceptons l'ordre d'échantillon, même d'une seule pièce.
