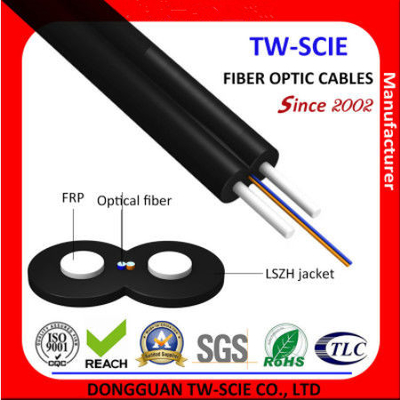

Le câble de fibre optique de gaine de G652D LSZH avec le fil d'acier FRP renforcent FTTH
Application
3. Approprié à la connexion de plancher.
Caractéristiques
1. fibre 250um.
2. FRP/KFRP.
3. gaine de LSZH.
Détails de construction de câble
Articles | Description | ||||||
Nombre de fibre | 2-24cores | ||||||
Fibre | type | G652D/G657A/Multimode | |||||
diamètre | 250µm | ||||||
Porteur central | materia | Fil de Kevlar | |||||
Tube lâche | diamètre | 0.9-1.2mm | |||||
matériel | / | ||||||
Gaine externe | matériel | PVC/LSZH | |||||
diamètre | 1.6*2.0-3.0*6.0mm | ||||||
Taille de câble (taille * largeur) | / | ||||||
Poids de câble | 5.5-28.5KG | ||||||
Température ambiante d'installation (ºC) | -20+60 | ||||||
La température d'opération et de transport (ºC) | -40+70 | ||||||
Min Bending Radius (millimètres) | Long terme | 10D | |||||
Min Bending Rayon (millimètres) |
À court terme | 20D | |||||
Permis minimum Résistance à la traction (N) |
Long terme | 40 | |||||
Permis minimum Résistance à la traction (N) |
À court terme | 80 | |||||
Charge d'écrasement (N/100mm) | Long terme | 200 | |||||
Charge d'écrasement (N/100mm) | à court terme | 1000 |
Couleur standard de fibre et de tube
Style de fibre | Unité | SM G652 |
SM G652D |
Millimètre 50/125 |
Millimètre 62.5/125 |
Millimètre OM3-300 |
|
condition | nanomètre | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
atténuation | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Dispresion | 1550nm | Picoseconde (nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Picoseconde (nm*km) | ---- | ≤22 | ---- | ---- | ||
Largeur de bande | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Largeur de bande |
1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
Longueur d'onde zéro de dispersion | nanomètre | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
Pente zéro de dispresion | nanomètre | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD Fibr individuel maximum | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
Valeur de lien de conception de PMD | Picoseconde (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
Λc de longueur d'onde de coupure de fibre | nanomètre | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
Sutoff de câble λcc de longueur d'onde |
nanomètre | ≤1260 | ≤1260 | ---- | ---- | ---- | |
Microfarad | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numérique Ouverture (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Étape (moyen de bidirectionnel mesure) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Irrégularités au-dessus de fibre longueur et point |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Dicontinuity | |||||||
Rétrodiffusion de différence coefficient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Uniformité d'atténuation | dB/km | ≤0.01 | ≤0.01 | ||||
Dimater de noyau | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
Diamètre de revêtement | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
Non-circularité de revêtement | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Diamètre de revêtement | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Revêtement/pinson concentrique erreur |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Revêtement non de la circularité | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Noyau/erreur conentricity de revêtement | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Boucle (rayon) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Emballage et expédition
Profil d'entreprise
Dongguan TW-SCIE Cie., Ltd est une filiale de groupe de Tewang. On l'a établi en 2002. Depuis son établissement, la société avait adhéré au concept « de l'innovation continue et à la poursuite de l'excellence », et a été commise pendant longtemps à la recherche et développement de l'expansion de fibre optique de produits et de marché de communication. Par des efforts ininterrompus, elle s'est développée en entreprise de pointe complète intégrant la R&D, la production, les ventes et l'ingénierie de réseau des produits de fibre optique de communication. Nous comptons sur l'équipement avancé, la technologie mûre et la gestion stricte pour fournir à des utilisateurs les produits de haute qualité et les préventes parfaites, les ventes et les services après-vente. Comptant sur le principe de « pour survivre par qualité, se développer par l'innovation » et la bonne réputation, la société a établi des associations stratégiques avec beaucoup d'opérateurs ici et ailleurs. La société a actuellement trois séries de produits : câbles à fibres optiques, composants passifs optiques, et émetteurs-récepteurs de fibre optique, qui peuvent fournir à des clients des services sur un seul point de vente.
Notre qualité et service
DONGGUAN TW-SCIE Cie., Ltd est commis à fournir les produits et les services de fibre optique les plus de haute qualité de câble à nos clients par :
1. Uniformément se réunissant pour la qualité et la représentation du produit ;
2. La livraison opportune des produits et services pour répondre à nos exigences de client ;
3. S'assurant que nos personnes sont correctement formées de sorte qu'elles puissent mieux servir nos clients.
La solution de votre problème est notre priorité, pls se sentent libre pour nous contacter !
