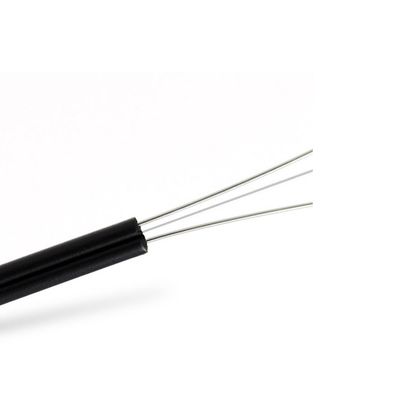

Le câble de fibre optique de gaine de G657A LSZH avec FRP renforcent FTTH
Application
1. Adopté pour le système de câblage intérieur.
2. Comme tresse d'équipement de communication.
3. Convient pour le raccordement au sol.
Caractéristiques
1. Fibre 250um.
2. PRF/KFRP.
3. Gaine LSZH.

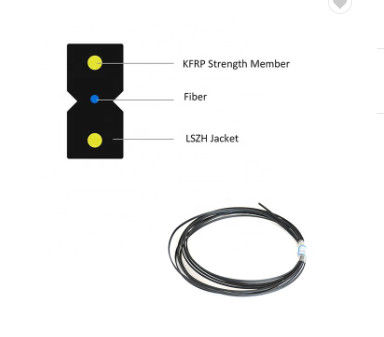

Détails de construction du câble
| Articles |
Description |
| Nombre de fibres |
1 cœur |
| Fibre |
taper |
G652D/G657A/Multimode |
| diamètre |
250µm |
| Membre de la force |
matière |
fil Kevlar |
| Tube lâche |
diamètre |
0,9-1,2 mm |
| matériel |
/ |
| Gaine extérieure |
matériel |
PVC/LSZH |
| diamètre |
1.6*2.0-3.0*6.0mm |
| Taille du câble (Hauteur * largeur) |
/ |
| Poids du câble |
5.5-28.5KG |
| Plage de température d'installation(°C) |
-20+60 |
| Température de fonctionnement et de transport (ºC) |
-40+70 |
| Rayon de courbure min(mm) |
Long terme |
10D |
Flexion minimale
Rayon(mm) |
Court terme |
20D |
Min admissible
Résistance à la traction(N) |
Long terme |
40 |
Min admissible
Résistance à la traction(N) |
Court terme |
80 |
| Charge d'écrasement (N/100mm) |
Long terme |
200 |
| Charge d'écrasement (N/100mm) |
court terme |
1000 |
Couleur standard de la fibre et du tube
| Type de fibre |
Unité |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62,5/125 |
MM
OM3-300 |
| condition |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atténuation |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0,36/0,23 |
0,34/0,22 |
3.0/1.0 |
---- |
---- |
| Dépression |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
Dépression |
| 1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
| Bande passante |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Bande passante |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Longueur d'onde à dispersion nulle |
nm |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Pente de distorsion nulle |
nm |
≤0,092 |
≤0,091 |
---- |
---- |
---- |
| Fibre individuelle maximale PMD |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valeur du lien de conception PMD |
Ps(nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Longueur d'onde de coupure de la fibre λc |
nm |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Prise de câble
longueur d'onde λcc |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
| MFD |
1310nm |
euh |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
euh |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numérique
Ouverture (NA) |
|
---- |
---- |
0.200+/
-0,015 |
0,275+/-0.
015 |
0.200+/-0
.015 |
Étape (moyenne de bidirectionnel
la mesure) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irrégularités sur la fibre
longueur et pointe |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Discontinuité |
Différence de rétrodiffusion
coefficient |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformité d'atténuation |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Diamètre du noyau |
euh |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diamètre de revêtement |
euh |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Non-circularité du revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diamètre de revêtement |
euh |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Enduit/pinson des arbres
erreur concentrique |
euh |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Revêtement non circularité |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Erreur de concentricité cœur/gaine |
euh |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Boucle (rayon) |
euh |
≤4 |
≤4 |
---- |
---- |
---- |
Emballage et expédition
