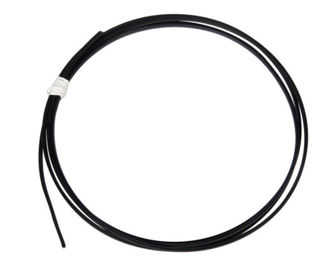

le câble de fibre optique de gaine arrière de LSZH avec le fil d'acier FRP renforcent FTTH
Application
1. Adopté au système de câblage d'intérieur.
2. Comme tresse du matériel de transmission.
3. Approprié à la connexion de plancher.
Caractéristiques
1. fibre 250um.
2. FRP/KFRP.
3. gaine de LSZH.
Détails de construction de câble
| Articles |
Description |
| Nombre de fibre |
2-24cores |
| Fibre |
type |
G652D/G657A/Multimode |
| diamètre |
250µm |
| Porteur central |
materia |
Fil de Kevlar |
| Tube lâche |
diamètre |
0.9-1.2mm |
| matériel |
/ |
| Gaine externe |
matériel |
PVC/LSZH |
| diamètre |
1.6*2.0-3.0*6.0mm |
| Taille de câble (taille * largeur) |
/ |
| Poids de câble |
5.5-28.5KG |
| Température ambiante d'installation (ºC) |
-20+60 |
| La température d'opération et de transport (ºC) |
-40+70 |
| Min Bending Radius (millimètres) |
Long terme |
10D |
Min Bending
Rayon (millimètres) |
À court terme |
20D |
Permis minimum
Résistance à la traction (N) |
Long terme |
40 |
Permis minimum
Résistance à la traction (N) |
À court terme |
80 |
| Charge d'écrasement (N/100mm) |
Long terme |
200 |
| Charge d'écrasement (N/100mm) |
à court terme |
1000 |
Couleur standard de fibre et de tube
| Style de fibre |
Unité |
SM
G652 |
SM
G652D |
Millimètre
50/125 |
Millimètre
62.5/125 |
Millimètre
OM3-300 |
| condition |
nanomètre |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atténuation |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Picoseconde (nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Picoseconde (nm*km) |
---- |
≤22 |
---- |
---- |
|
| Largeur de bande |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Largeur de bande |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Longueur d'onde zéro de dispersion |
nanomètre |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Pente zéro de dispresion |
nanomètre |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD Fibr individuel maximum |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valeur de lien de conception de PMD |
Picoseconde (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc de longueur d'onde de coupure de fibre |
nanomètre |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff de câble
λcc de longueur d'onde |
nanomètre |
≤1260 |
≤1260 |
---- |
---- |
---- |
| Microfarad |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numérique
Ouverture (Na) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Étape (moyen de bidirectionnel
mesure) |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irrégularités au-dessus de fibre
longueur et point |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Rétrodiffusion de différence
coefficient |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformité d'atténuation |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater de noyau |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diamètre de revêtement |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diamètre de revêtement |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Revêtement/pinson
concentrique erreur |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Revêtement non de la circularité |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Noyau/erreur conentricity de revêtement |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Boucle (rayon) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
