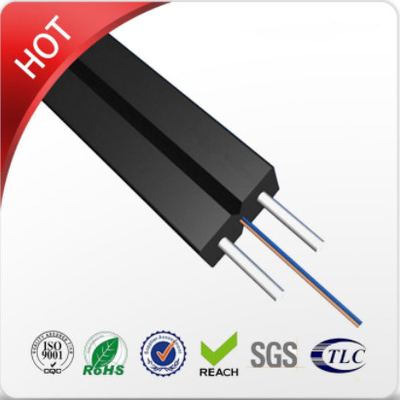

Le câble de fibre optique de la gaine FTTH de LSZH avec le fil d'acier FRP renforcent
Application
3. Approprié à la connexion de plancher.
Caractéristiques
1. fibre 250um.
2. FRP/KFRP.
3. gaine de LSZH.
Détails de construction de câble
| Articles | Description | ||||||
| Nombre de fibre | 2-24cores | ||||||
| Fibre | type | G652D/G657A/Multimode | |||||
| diamètre | 250µm | ||||||
| Porteur central | materia | Fil de Kevlar | |||||
| Tube lâche | diamètre | 0.9-1.2mm | |||||
| matériel | / | ||||||
| Gaine externe | matériel | PVC/LSZH | |||||
| diamètre | 1.6*2.0-3.0*6.0mm | ||||||
| Taille de câble (taille * largeur) | / | ||||||
| Poids de câble | 5.5-28.5KG | ||||||
| Température ambiante d'installation (ºC) | -20+60 | ||||||
| La température d'opération et de transport (ºC) | -40+70 | ||||||
| Min Bending Radius (millimètres) | Long terme | 10D | |||||
| Min Bending Rayon (millimètres) |
À court terme | 20D | |||||
| Permis minimum Résistance à la traction (N) |
Long terme | 40 | |||||
| Permis minimum Résistance à la traction (N) |
À court terme | 80 | |||||
| Charge d'écrasement (N/100mm) | Long terme | 200 | |||||
| Charge d'écrasement (N/100mm) | à court terme | 1000 | |||||
Couleur standard de fibre et de tube
| Style de fibre | Unité | SM G652 |
SM G652D |
Millimètre 50/125 |
Millimètre 62.5/125 |
Millimètre OM3-300 |
|
| condition | nanomètre | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Picoseconde (nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Picoseconde (nm*km) | ---- | ≤22 | ---- | ---- | ||
| Largeur de bande | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Largeur de bande |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Longueur d'onde zéro de dispersion | nanomètre | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Pente zéro de dispresion | nanomètre | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Fibr individuel maximum | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Valeur de lien de conception de PMD | Picoseconde (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Λc de longueur d'onde de coupure de fibre | nanomètre | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Sutoff de câble λcc de longueur d'onde |
nanomètre | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| Microfarad | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numérique Ouverture (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Étape (moyen de bidirectionnel mesure) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Irrégularités au-dessus de fibre longueur et point |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Rétrodiffusion de différence coefficient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Uniformité d'atténuation | dB/km | ≤0.01 | ≤0.01 | ||||
| Dimater de noyau | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diamètre de revêtement | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non-circularité de revêtement | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diamètre de revêtement | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revêtement/pinson concentrique erreur |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Revêtement non de la circularité | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Noyau/erreur conentricity de revêtement | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Boucle (rayon) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Emballage et expédition
Profil d'entreprise
Dongguan TW-SCIE Cie., Ltd est une entreprise de pointe se spécialisant dans la recherche et développement, la production, le traitement, les ventes et l'ingénierie de réseau des produits de fibre optique de communication, et a des droits indépendants d'importation et d'exportation. La société a un groupe de talents professionnels et techniques loyaux, consacrés, sages, forts, investis dans dépister le développement de produit et l'application avancés de la télécommunication optique du monde. La R&D de société, la production, gestion des produits principaux sont câble à fibres optiques de fibre optique et, l'émetteur-récepteur optique, MODEM optique et ainsi de suite. Les produits sont très utilisés dans la communication, les départements de courant, ferroviaires, militaires et autres relatifs électriques, exportés vers la France, l'Inde, le Singapour, la Malaisie et d'autres pays.
Nos avantages
1. Entreprise à haut niveau d'intégration (clients réguliers de 90%).
2. bonne qualité avec le prix d'EXW (fabricant professionnel d'A).
3. le délai de livraison le plus court (1000km FTTH ont besoin juste de 1 jour).
4. QC : OIN 9002, ROHS, PORTÉE.
5. MOQ est 1KM.
6. le laboratoire d'essais d'exclusivité a coûté 3,000,000RMB
7. aperçus gratuits fournis.
8. adapté aux besoins du client.
La solution de votre problème est notre priorité, pls se sentent libre pour nous contacter !
