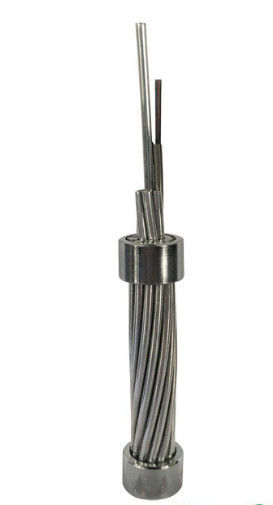

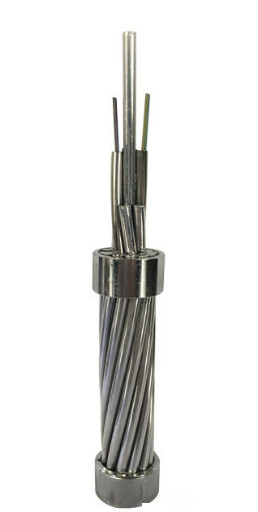

Câble optique imperméable de fibre de Straned OPGW, fil de masse aérien composé 205kN RTS

Spécifications techniques pour le câble de fibre optique

Le fil de masse aérien composé à fibre optique (OPGW) est un fil de masse au-dessus contenant la fibre optique. Il a des fonctions multiples telles que le fil de masse aérien et la télécommunication optique. Il est principalement employé pour des lignes de communication de 110KV, de 220KV, de 500KV, de 750KV et de nouveau système de transmission à haute tension aérien. Il peut également être employé pour remplacer les lignes au sol existantes du vieux système de transmission à haute tension aérien, ajoute la ligne de télécommunication optique, transmet le courant de courte durée et pour assurer l'anti protection contre la foudre. D'autres structures peuvent être adaptées aux besoins du client sur demande.

1. Remplacez les fils de masse aériens existants, améliorant des lignes de communication des systèmes d'alimentation.

2. Plan et conception synchrones avec le fil de masse quand de nouvelles lignes électriques aériennes doivent être construites

3. Fournissez à l'unité inoxydable de fibre de tube la protection optimale

4. Grand court-circuit de défaut de conduite actuel et assurant la protection contre la foudre

5. Approprié à l'application dans le compte de fibre de hih et les lignes électriques à haute tension superbes

6. Match avec le tension-fléchissement favorable du fil diffluent de grond.

Application

Le fil de masse composé de fibre optique [OPGW] convient à l'installation sur de nouvelles lignes électriques avec à double fonction de fil de masse et communication. Particulièrement pour l'installation sur des lignes électriques de voitage normal et de tension supérieure. OPGW peut remplacer le fil de masse conventionnel de la vieille ligne électrique avec l'augmentation de la fonction de communication de fibre. Ils conduisent le court-circuit actuel et fournissent la résistance de foudre.

Caractéristiques de fibre optique

Les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652.D seront accord avec la table ci-dessous :

Caractéristiques			Valeurs spécifiques	Unités
Caractéristiques optiques
Diamètre de champ de mode		à 1310nm	9.1±0.5	µm
		à 1550nm	± 10,3 0,7	millimètre
Affaiblissement linéique		à 1310nm	≤0.36	dB/km
		à 1550nm	≤0.23	dB/km
Irrégularité d'atténuation			≤0.05	DB
Longueur d'onde zéro de dispersion (λ0)			1300 ~1324	nanomètre
Pente zéro maximum de dispersion (S0max)			≤0.092	picoseconde (nanomètre2·kilomètre)
Coefficient de dispersion de mode de polarisation (PMDQ)			≤0.2
Longueur d'onde de coupure (λcc)			≤1260	nanomètre
Coefficient de dispersion		1288~1339nm	≤3.5	picoseconde (nanomètre·kilomètre)
		1550nm	≤18	picoseconde (nanomètre·kilomètre)
Indice de réfraction de groupe efficace (Neff)		à 1310nm	1,466	-
		à 1550nm	1,467	-
Caractéristique géométrique
Diamètre de revêtement			125.0±1.0	µm
Non-circularité de revêtement			≤1.0	%
Diamètre de revêtement			245.0±10.0	µm
erreur de concentricité de Revêtement-revêtement			≤12.0	µm
Non-circularité de revêtement			≤6.0	%
erreur de concentricité de Noyau-revêtement			≤0.8	µm
Revêtement/erreur de revêtement de concentricité			≤12.0	µm
Caractéristique mécanique
Bordage			≥4	m
Effort de preuve			≥0.69	GPa
Force de revêtement de bande	Valeur moyenne		1.0-5.0	N
	Valeur de crête		1.3-8.9	N
Macro perte de recourbement	Ф60mm, 100 cercles, à 1550nm		≤0.05	DB
	Ф32mm, cercles 1, à 1550nm		≤0.05	DB

Caractéristiques de câble

Construction et paramètre de câble

Fil de masse aérien fait de tube du fil d'acier habillé d'aluminium (as) et de l'acier inoxydable contenant la fibre optique.

type 3.2Cable : OPGW-48B1.3-190 [205 ; 185,4]

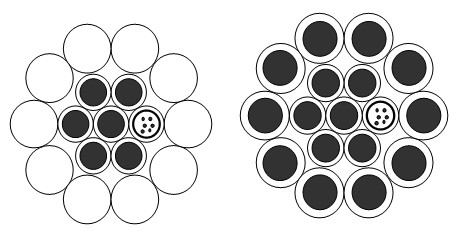

3.2.1 section transversale d'OPGW

Fibre et identification de couleur lâche de tube

La fibre individuelle et les tubes lâches accord avec TIA/EIA-598-A standard et le code couleurs en tant que ci-dessous.

Tube en acier 1 (fibres No.1-12) : Fibre optique de mode unitaire (SM)

Couleurs de fibre

Tube en acier 2 (fibres No.13-24) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 50mm)

Tube en acier 3 (fibres No.25-36) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 100mm)

Tube en acier 4 (fibres No.37-48) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 150mm)

Emballage et expédition

L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.

Dessin de bobine

Selon la longueur du câble, nous choisissons le type différent la bobine (D, d, b, w1, w2) pour le câble de chargement.
