Aperçu /Produits/câble optique de fibre d'opgw/Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications

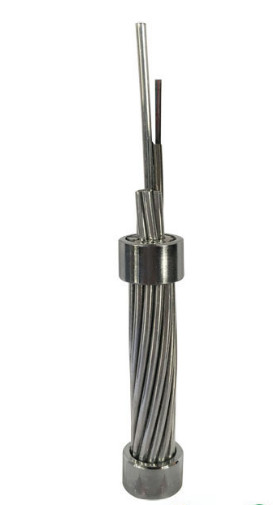

Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications

Négociables
MOQ
négociable
Prix
Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Compte de fibre: 12-72 fibres
Fibre: G652D, G657A1, G657A2
Diamètre de câble: 9-18.2mm
Rayon de cintrage: 25 fois câblent le diamètre
Application du projet: Télécommunication, antenne, télécom, réseau
le paquet: bobine fer-en bois
Température de fonctionnement: -40°C à + 70°C
Certification: ISO9001/CE/ROHS
Mettre en évidence:

Câble de fibre d'OPGW

,

câble optique imperméable de fibre
Informations de base
Lieu d'origine: Dongguan, Guangdong, Chine (continent)
Nom de marque: TW-SCIE or OEM
Certification: SGS ROHS REACH ISO
Numéro de modèle: OPGW
Conditions de paiement et expédition
Détails d'emballage: Tambour en bois
Délai de livraison: 15 jours de travail
Conditions de paiement: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 2000 jours de km/per
Description de produit

Spécifications techniques du câble à fibre optique

Les caractéristiques optiques, géométriques, mécaniques et environnementales du GU-T.652La fibre optique doit être conforme au tableau ci-dessous.



Caractéristiques des fibres optiques



Caractéristiques Valeur spécifiée Unités
Caractéristiques optiques
Diamètre du champ de mode à 1310 nm 9.1 ± 0.5 μm
à 1550 nm 10.3 ± 0.7 mm
Coefficient d'atténuation à 1310 nm ≤ 036 dB/km
à 1550 nm ≤ 023 dB/km
Non-uniformité de l'atténuation ≤ 005 dB
Longueur d'onde de dispersion zéro (λ0) 1300 ¥1324 Nm
Pente de dispersion maximale zéro (S)0 max) ≤ 0092 PS/Nm2·km)
Coefficient de dispersion en mode de polarisation (PMD)Q. Je vous en prie.) ≤ 02
Longueur d'onde de coupe (λ)cc) ≤ 1260 Nm
Coefficient de dispersion 1288 ∼ 1339 nm ≤ 3.5 PS/nm/km
1550 nm ≤ 18 ans PS/nm/km
Indice de réfraction effectif du groupe (N)eff) à 1310 nm 1.466 - Je ne sais pas.
à 1550 nm 1.467 - Je ne sais pas.
Caractéristique géométrique
Diamètre du revêtement 125.0 ± 1.0 μm
Non-circulaire du revêtement ≤ 10 %
Diamètre du revêtement 2450,0 ± 10.0 μm
Erreur de concentricité du revêtement ≤ 120 μm
Non-circulaire du revêtement ≤ 60 %
Erreur de concentricité du revêtement du noyau ≤ 08 μm
Erreur de concentricité du revêtement/du revêtement ≤ 120 μm
Caractéristiques mécaniques
Le curling ≥ 4 - Je vous en prie
Résistance à la pression ≥ 069 GPA
Force de bande de revêtement Valeur moyenne 1.0 à 5.0 N
Valeur maximale 1.3-8.9 N
Perte de courbure macro F60mm, 100 cercles, à 1550nm ≤ 005 dB
F32 mm, 1 cercle, à 1550 nm ≤ 005 dB



Caractéristiques du câble

Construction et paramètre du câble

Fil de terre aérien en fil d'acier plaqué en aluminium (AS) et tube en acier inoxydable contenant des fibres optiques.

Le type de câble: OPGW-48B1.3-190[205;185.4)

Section transversale des OPGW

Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications 0

La structure   Matériel Je ne veux pas. Diamètre du matériau
Les fibres Je suis G.652- Je vous en prie. 48
Le centre 20% de fil AS 1 Diamètre 4.0 mm
Couche 1 Tubes SUS 4 Diamètre 4.0 mm
20% de fil AS 2 Diamètre 4.0 mm
Couche 2 20% de fil AS 12 Diamètre 4.0 mm






Spécification des OPGW

Les postes Données techniques
Débarqué Noyau, couche 1, couche 2
Direction du débarquement La couche extérieure est à droite
Diamètre du câble (nominal) 20.0 mm
Poids du câble (environ) 1365 kg/km
Section transversale de support AS fil 188.5 mm2
Résistance à la traction nominale (RTS) 205 kN
Module d'élasticité (E-Module) 162.0kN/mm2
Coefficient de longueur thermique 13.0 × 10- 6- Je ne sais pas.
Stress de travail maximal (40% RTS) 82.0kN
Le stress quotidien (STE) (RTS) 360,9 à 51,25 kN
Résistance en courant continu à 20°C 00,442 ohm/km
Courant de courte durée (1,0s, 40°C ≈ 200°C) 13.62kA
Capacité de courant à courte durée I2t 185.4kA2s
Radius de flexion minimum Installation 30 fois le diamètre du câble
Opération 15 fois le diamètre du câble
Plage de température Installation -10°C à +60°C
Entreposage et expédition -40°C à +60°C
Opération -40°C à +80°C



Identification par couleur des fibres et des tubes en vrac

Les fibres individuelles et les tubes en vrac doivent être conformes à la norme TIA/EIA-598-A et au code de couleur ci-dessous.

Tubes en acier 1 (fibres n° 1-12): fibre optique à mode unique (SM)

Les couleurs des fibres

Je ne veux pas. 1 2 3 4 5 6 7 8 9 10 11 12
Couleur Le bleu Orange Verte Brun Couleur grise Blanc Le rouge La nature Jaune Pourpre Rose Les eaux



Tubes d'acier 2 (fibres n° 13 à 24): fibre optique à mode unique (SM)

Un traceur noir (50 mm d'envergure)

Je ne veux pas. 13 14 15 16 17 18 19 20 21 22 23 24
Couleur Le bleu Orange Verte Brun Couleur grise Blanc Le rouge La nature Jaune Pourpre Rose Les eaux
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tubes en acier 3 (fibres n° 25-36): fibre optique à mode unique (SM)

Un traceur noir (100 mm d'écart)

Je ne veux pas. 25 26 27 28 29 30 31 32 33 34 35 36
Couleur Le bleu Orange Verte Brun Couleur grise Blanc Le rouge La nature Jaune Pourpre Rose Les eaux
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tubes en acier 4 (fibres n° 37-48): fibre optique à mode unique (SM)

Un traceur noir (150 mm d'écart)

Je ne veux pas. 37 38 39 40 41 42 43 44 45 46 47 48
Couleur Le bleu Orange Verte Brun Couleur grise Blanc Le rouge La nature Jaune Pourpre Rose Les eaux
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Emballage et expédition





Emballage standard



Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications 1



Couche de câble optique à longue fibre OPGW composite non circulaire pour les télécommunications 2
