Spécifications techniques pour le câble de fibre optique
1. Caractéristiques de fibre optique
Les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652.D seront accord avec la table ci-dessous :
| Caractéristiques |
Valeurs spécifiques |
Unités |
| Caractéristiques optiques |
| Diamètre de champ de mode |
à 1310nm |
9.1±0.5 |
µm |
| à 1550nm |
± 10,3 0,7 |
millimètre |
| Affaiblissement linéique |
à 1310nm |
≤0.36 |
dB/km |
| à 1550nm |
≤0.23 |
dB/km |
| Irrégularité d'atténuation |
≤0.05 |
DB |
| Longueur d'onde zéro de dispersion (λ0) |
1300 ~1324 |
nanomètre |
| Pente zéro maximum de dispersion (S0max) |
≤0.092 |
picoseconde (nanomètre2·kilomètre) |
| Coefficient de dispersion de mode de polarisation (PMDQ) |
≤0.2 |
 |
| Longueur d'onde de coupure (λcc) |
≤1260 |
nanomètre |
| Coefficient de dispersion |
1288~1339nm |
≤3.5 |
picoseconde (nanomètre·kilomètre) |
| 1550nm |
≤18 |
picoseconde (nanomètre·kilomètre) |
| Indice de réfraction de groupe efficace (Neff) |
à 1310nm |
1,466 |
- |
| à 1550nm |
1,467 |
- |
| Caractéristique géométrique |
| Diamètre de revêtement |
125.0±1.0 |
µm |
| Non-circularité de revêtement |
≤1.0 |
% |
| Diamètre de revêtement |
245.0±10.0 |
µm |
| erreur de concentricité de Revêtement-revêtement |
≤12.0 |
µm |
| Non-circularité de revêtement |
≤6.0 |
% |
| erreur de concentricité de Noyau-revêtement |
≤0.8 |
µm |
| Revêtement/erreur de revêtement de concentricité |
≤12.0 |
µm |
| Caractéristique mécanique |
| Bordage |
≥4 |
m |
| Effort de preuve |
≥0.69 |
GPa |
| Force de revêtement de bande |
Valeur moyenne |
1.0-5.0 |
N |
| Valeur de crête |
1.3-8.9 |
N |
| Macro perte de recourbement |
Ф60mm, 100 cercles, à 1550nm |
≤0.05 |
DB |
| Ф32mm, cercles 1, à 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
2. Caractéristiques de câble
2,1 construction et paramètre de câble

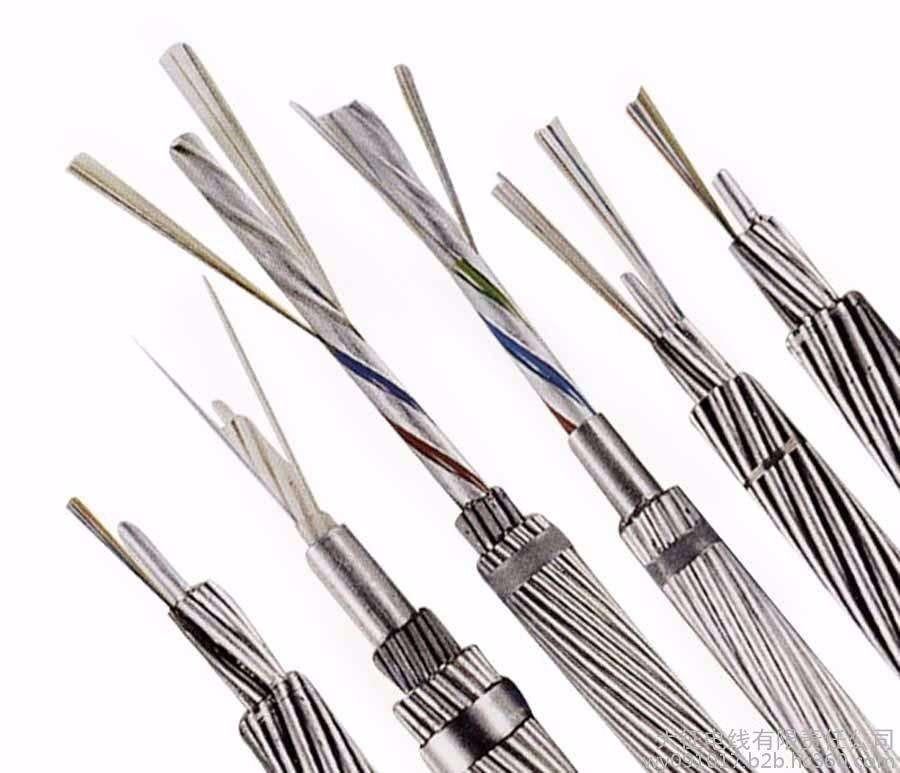

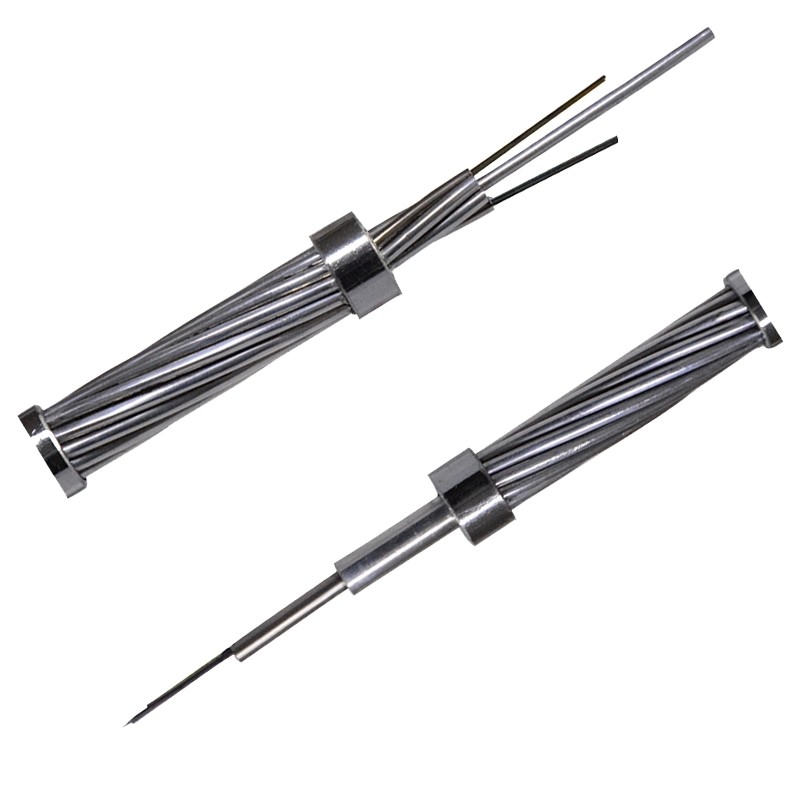

Fil de masse aérien fait de tube du fil d'acier habillé d'aluminium (as) et de l'acier inoxydable contenant la fibre optique.
type 3.2Cable : OPGW-48B1.3-190 [205 ; 185,4]
3.2.1 section transversale d'OPGW
| Structure |
|
Matériel |
Non. |
Diamètre matériel |
| Fibre |
G.652.D |
48 |
|
| Centre |
Fil 20%AS |
1 |
Diamètre |
4.0mm |
| Couche 1 |
Tube de SUS |
4 |
Diamètre |
4.0mm |
| Fil 20%AS |
2 |
Diamètre |
4.0mm |
| Couche 2 |
Fil 20%AS |
12 |
Diamètre |
4.0mm |
2.2.1 spécifications d'OPGW
| Articles |
Données techniques |
| Échoué |
Noyau, couche 1, couche 2 |
| Toronnage de la direction |
La couche externe est droite |
| Diamètre de câble (nominal) |
20.0mm |
| Poids de câble (approximativement) |
1365kg/km |
| Section transversale de soutien |
COMME fil |
188.5mm2 |
| Résistance à la traction évaluée (RTS) |
205kN |
| Module d'élasticité (E-module) |
162.0kN/mm2 |
| Coefficient thermique d'élongation |
13.0×10-6/K |
| Contraintes du travail maximum (40%RTS) |
82.0kN |
| Effort quotidien (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Résistance de C.C à 20℃ |
0,442 ohm/km |
| Courant de courte durée (1.0s, 40℃~200℃) |
13.62kA |
| Capacité actuelle de courte durée je2 t |
185.4kA ² s |
| Rayon de cintrage minimum |
Installation |
30 fois de diamètre de câble |
| Opération |
15 fois de diamètre de câble |
| Température ambiante |
Installation |
-10℃~+60℃ |
| Stockage et expédition |
-40℃~+60℃ |
| Opération |
-40℃~+80℃ |
| |
|
|
|
3. fibre et identification de couleur lâche de tube
La fibre individuelle et les tubes lâches accord avec TIA/EIA-598-A standard et le code couleurs en tant que ci-dessous.
Tube en acier 1 (fibres No.1-12) : Fibre optique de mode unitaire (SM)
Couleurs de fibre
| NON. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Gris |
Blanc |
Rouge |
Nature |
Jaune |
Violette |
Rose |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tube en acier 2 (fibres No.13-24) : Fibre optique de mode unitaire (SM)
Un traceur noir (lancement de 50mm)
| NON. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Gris |
Blanc |
Rouge |
Nature |
Jaune |
Violette |
Rose |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tube en acier 3 (fibres No.25-36) : Fibre optique de mode unitaire (SM)
Un traceur noir (lancement de 100mm)
| NON. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Gris |
Blanc |
Rouge |
Nature |
Jaune |
Violette |
Rose |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tube en acier 4 (fibres No.37-48) : Fibre optique de mode unitaire (SM)
Un traceur noir (lancement de 150mm)
| NON. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Gris |
Blanc |
Rouge |
Nature |
Jaune |
Violette |
Rose |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |

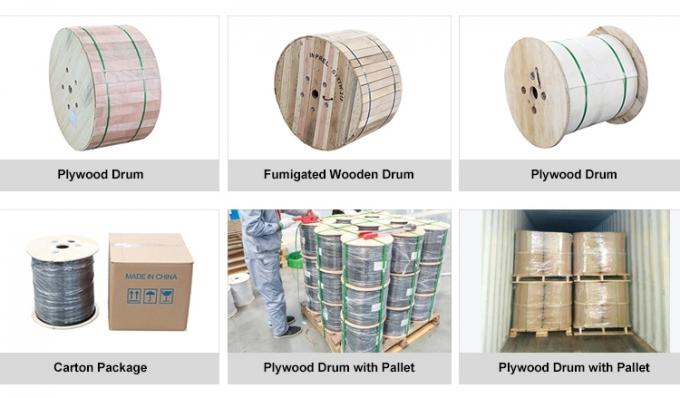

4. Emballage et expédition
L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.
Dessin de bobine
Selon la longueur du câble, nous choisissons le type différent la bobine (D, d, b, w1, w2) pour le câble de chargement.
5. Ambiant
Conformez-vous complètement à ISO14001, à RoHS et à système OHSAS18001
6. Recommandations d'installation
Procédure d'installation :
On lui recommande qu'IEEE DST 524-1992 et notre société aient recommandé des procédures soient employés pour l'installation d'OPGW.
