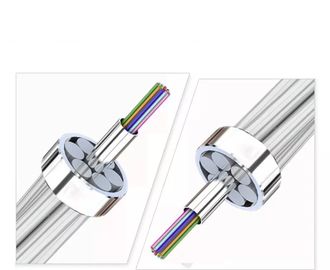

OPGW est un type de structure de câble avec le composé de la transmission optique et du fil de masse aérien pour le transport d'énergie. Son fonctionnement dans la ligne de transport d'énergie en tant que le câble de fibre optique et fil de masse aérien qui peuvent assurer la protection de la grève surprise et de la devise de conduite de court-circuit. Les OPGW se composent de l'unité optique de tube d'acier inoxydable, fil d'acier en aluminium de revêtement, fil d'alliage d'aluminium. Il a la structure centrale de tube d'acier inoxydable et la structure de toronnage de couche. Nous pouvons concevoir la structure selon le différents état d'environnement et exigences de clients.
Application
1. le fil de masse composé de fibre optique [OPGW] convient à l'installation sur de nouvelles lignes électriques avec à double fonction de fil de masse et communication.
2.Adapt pour remplacer le fil de masse âgé et la nouvelle structure du fil de masse à haute tension.
protection 3.lighting et conduire le courant de court-circuit.
4. capacité de fibre optique de communication.
Caractéristiques de fibre optique
Les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652.D seront accord avec la table ci-dessous :
| Caractéristiques |
Valeurs spécifiques |
Unités |
| Caractéristiques optiques |
| Diamètre de champ de mode |
à 1310nm |
9.1±0.5 |
µm |
| à 1550nm |
± 10,3 0,7 |
millimètre |
| Affaiblissement linéique |
à 1310nm |
≤0.36 |
dB/km |
| à 1550nm |
≤0.23 |
dB/km |
| Irrégularité d'atténuation |
≤0.05 |
DB |
| Longueur d'onde zéro de dispersion (λ0) |
1300 ~1324 |
nanomètre |
| Pente zéro maximum de dispersion (S0max) |
≤0.092 |
picoseconde (nanomètre2·kilomètre) |
| Coefficient de dispersion de mode de polarisation (PMDQ) |
≤0.2 |
 |
| Longueur d'onde de coupure (λcc) |
≤1260 |
nanomètre |
| Coefficient de dispersion |
1288~1339nm |
≤3.5 |
picoseconde (nanomètre·kilomètre) |
| 1550nm |
≤18 |
picoseconde (nanomètre·kilomètre) |
| Indice de réfraction de groupe efficace (Neff) |
à 1310nm |
1,466 |
- |
| à 1550nm |
1,467 |
- |
| Caractéristique géométrique |
| Diamètre de revêtement |
125.0±1.0 |
µm |
| Non-circularité de revêtement |
≤1.0 |
% |
| Diamètre de revêtement |
245.0±10.0 |
µm |
| erreur de concentricité de Revêtement-revêtement |
≤12.0 |
µm |
| Non-circularité de revêtement |
≤6.0 |
% |
| erreur de concentricité de Noyau-revêtement |
≤0.8 |
µm |
| Revêtement/erreur de revêtement de concentricité |
≤12.0 |
µm |
| Caractéristique mécanique |
| Bordage |
≥4 |
m |
| Effort de preuve |
≥0.69 |
GPa |
| Force de revêtement de bande |
Valeur moyenne |
1.0-5.0 |
N |
| Valeur de crête |
1.3-8.9 |
N |
| Macro perte de recourbement |
Ф60mm, 100 cercles, à 1550nm |
≤0.05 |
DB |
| Ф32mm, cercles 1, à 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Spécifications d'OPGW
| Articles |
Données techniques |
| Échoué |
Noyau, couche 1, couche 2 |
| Toronnage de la direction |
La couche externe est droite |
| Diamètre de câble (nominal) |
20.0mm |
| Poids de câble (approximativement) |
1365kg/km |
| Section transversale de soutien |
COMME fil |
188.5mm2 |
| Résistance à la traction évaluée (RTS) |
205kN |
| Module d'élasticité (E-module) |
162.0kN/mm2 |
| Coefficient thermique d'élongation |
13.0×10-6/K |
| Contraintes du travail maximum (40%RTS) |
82.0kN |
| Effort quotidien (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Résistance de C.C à 20℃ |
0,442 ohm/km |
| Courant de courte durée (1.0s, 40℃~200℃) |
13.62kA |
| Capacité actuelle de courte durée je2 t |
185.4kA ² s |
| Rayon de cintrage minimum |
Installation |
30 fois de diamètre de câble |
| Opération |
15 fois de diamètre de câble |
| Température ambiante |
Installation |
-10℃~+60℃ |
| Stockage et expédition |
-40℃~+60℃ |
| Opération |
-40℃~+80℃ |
| |
|
|
|

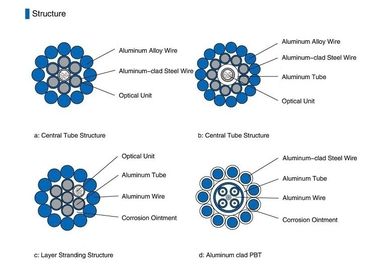

Structure de produit
Emballage et expédition
L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.
Selon la longueur du câble, nous choisissons le type différent la bobine (D, d, b, w1, w2) pour le câble de chargement.
