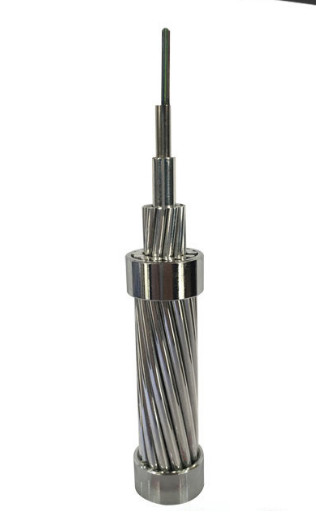

Fil de masse de fibre optique de haute résistance, effort de preuve de câble d'OPGW ≥0.69GPa

Un fil de masse optique (également connu sous le nom d'OPGW ou, dans la norme d'IEEE, composé de fibre optique au-dessus le fil de masse) est un type de câble qui est employé dans les lignes électriques aériennes. Un tel câble combine les fonctions de fondre et communications. Il a la structure centrale de tube d'acier inoxydable et la structure de toronnage de couche. Un câble d'OPGW contient une structure tubulaire avec un ou plusieurs fibres optiques dans lui, entouré par simple ou doubles couches de fils d'acier plaqués en aluminium (ACS) ou de fils mélangés d'alliage de fil d'ACS et d'aluminium. L'OPGW le câble est couru entre les dessus des pylônes à haute tension de l'électricité. La partie conductrice du câble sert à les tours adjacentes en esclavage pour mettre à la terre la terre, et protège les conducteurs à haute tension des grèves surprise. des fibres optiques dans le câble peuvent être employées pour la transmission ultra-rapide des données, ou pour l'élém. élect. les propres buts de l'utilité de la protection et du contrôle de la ligne de transmission, pour la propre voix de l'utilité et de transmission de données, ou peuvent être loués ou vendus aux tiers pour servir d'interconnexion ultra-rapide de fibre entre les villes. Pour construire OPGW doit couper la puissance, ayant pour résultat une plus grande perte, ainsi OPGW doit être employé dedans construction de la ligne à haute pression au-dessus de 110KV.

Caractéristiques de fibre optique

Les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652.D seront accord avec la table ci-dessous :

Caractéristiques			Valeurs spécifiques	Unités
Caractéristiques optiques
Diamètre de champ de mode		à 1310nm	9.1±0.5	µm
		à 1550nm	± 10,3 0,7	millimètre
Affaiblissement linéique		à 1310nm	≤0.36	dB/km
		à 1550nm	≤0.23	dB/km
Irrégularité d'atténuation			≤0.05	DB
Longueur d'onde zéro de dispersion (λ0)			1300 ~1324	nanomètre
Pente zéro maximum de dispersion (S0max)			≤0.092	picoseconde (nanomètre2·kilomètre)
Coefficient de dispersion de mode de polarisation (PMDQ)			≤0.2
Longueur d'onde de coupure (λcc)			≤1260	nanomètre
Coefficient de dispersion		1288~1339nm	≤3.5	picoseconde (nanomètre·kilomètre)
		1550nm	≤18	picoseconde (nanomètre·kilomètre)
Indice de réfraction de groupe efficace (Neff)		à 1310nm	1,466	-
		à 1550nm	1,467	-
Caractéristique géométrique
Diamètre de revêtement			125.0±1.0	µm
Non-circularité de revêtement			≤1.0	%
Diamètre de revêtement			245.0±10.0	µm
erreur de concentricité de Revêtement-revêtement			≤12.0	µm
Non-circularité de revêtement			≤6.0	%
erreur de concentricité de Noyau-revêtement			≤0.8	µm
Revêtement/erreur de revêtement de concentricité			≤12.0	µm
Caractéristique mécanique
Bordage			≥4	m
Effort de preuve			≥0.69	GPa
Force de revêtement de bande	Valeur moyenne		1.0-5.0	N
	Valeur de crête		1.3-8.9	N
Macro perte de recourbement	Ф60mm, 100 cercles, à 1550nm		≤0.05	DB
	Ф32mm, cercles 1, à 1550nm		≤0.05	DB

Fibre et identification de couleur lâche de tube

La fibre individuelle et les tubes lâches accord avec TIA/EIA-598-A standard et le code couleurs en tant que ci-dessous.

Tube en acier 1 (fibres No.1-12) : Fibre optique de mode unitaire (SM)

Couleurs de fibre

Tube en acier 2 (fibres No.13-24) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 50mm)

Tube en acier 3 (fibres No.25-36) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 100mm)

Tube en acier 4 (fibres No.37-48) : Fibre optique de mode unitaire (SM)

Un traceur noir (lancement de 150mm)

Emballage et expédition

L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.

Selon la longueur du câble, nous choisissons le type différent la bobine (D, d, b, w1, w2) pour le câble de chargement.

Dongguan TW-SCIE Cie., Ltd a été longtemps commis à l'expansion de recherche et développement et de marché des produits de fibre optique de communication. Maintenant c'est devenu une entreprise de pointe naissante intégrant la R&D, la production, les ventes et l'ingénierie de réseau des produits de fibre optique de communication et a des droits indépendants d'importation et d'exportation. La société a passé la certification de système de la gestion de la qualité ISO9001-2000, la radio et le certificat d'accès de chaîne de télévision, et a gagné le certificat « d'entreprise standard de gestion de la qualité complète » délivré par le ministère des communications et d'autres honneurs. Avec sa propre force et regarder la situation globale, la communication de Tewang se développe graduellement vers une entreprise de pointe moderne.

Nos certificats

Notre qualité et service

DONGGUAN TW-SCIE Cie., Ltd est commis à fournir les produits et les services de fibre optique les plus de haute qualité de câble à nos clients par :
1. uniformément se réunissant pour la qualité et la représentation du produit ;
2. la livraison opportune des produits et services pour répondre à nos exigences de client ;
3. s'assurant que nos personnes sont correctement formées de sorte qu'elles puissent mieux servir nos clients.

NOUS ATTENDONS AVEC INTÉRÊT D'AVOIR DE VOS NOUVELLES !
