Aperçu /Produits/Fiber Optic Cable extérieure/Double structure compacte extérieure blindée de mode unitaire du câble optique GYTA53 de fibre

Double structure compacte extérieure blindée de mode unitaire du câble optique GYTA53 de fibre

Négociables
MOQ
négociable
Prix
Double structure compacte extérieure blindée de mode unitaire du câble optique GYTA53 de fibre
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Matériel externe de gaine: PE
Couleur externe de gaine: Noir
Métallique renforcez le membre: Fil d'acier
Matériel lâche de tube: PBT ou gelée
Matériaux blindés simples: Bande en aluminium ondulée
Température de fonctionnement: -40 degré | +60 degrés
Matériel de Waterblocking: L'eau bloquant la bande ou remplissant composé
Messager Material: Fils d'acier
méthodes d'installation: &Duct aérien
Mettre en évidence:

Câble optique extérieur GYTA53 de fibre

,

Câble optique de fibre du mode GYTA53 unitaire

,

Câble optique extérieur blindé de la fibre GYTA53
Informations de base
Lieu d'origine: Dongguan TW
Nom de marque: TW-SCIE
Certification: ROHS REACH SGS ISO
Numéro de modèle: Double câble optique blindé extérieur de fibre
Conditions de paiement et expédition
Détails d'emballage: Personnaliser
Délai de livraison: un semaine
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 200km/Day
Description de produit

Double structure compacte extérieure blindée de mode unitaire du câble optique GYTA53 de fibre

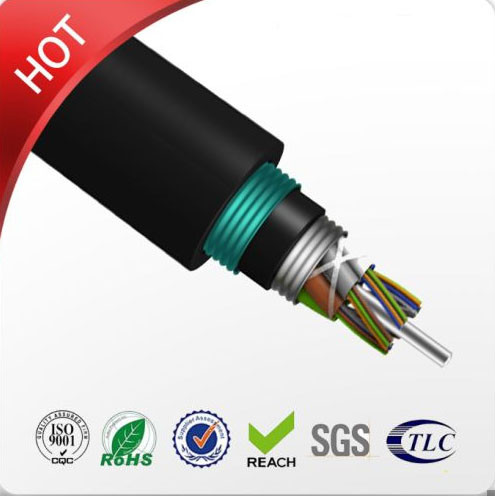

Description de câble de l'intérieur à l'extérieur :


1. fibre

2. l'Acier-fil renforcent le membre

3. tube lâche

4. enveloppe intérieure

5. l'eau bloquant le système

6. composé remplissant

7. bande en acier ondulée

8. outsheath


Application


1. Distribution extérieure direct-enterré ou de conduit.
2. communication de longue distance et de LAN.

Caractéristiques


1. Bande en acier renforcer.
2. le remplisseur protéger la bande en acier de fibre de tube amored.
3. excellent mécanique et performance environnementale.
4. poids compact de structure.light.
5. installation commode et opération simple.
6. bon système de eau-blocage.
7. double gaine.



Détails de construction de câble :
Articles Description
Nombre de fibre 2-288cores
Fibre type G652D/G657A/OM1/OM2/OM3/OM4
diamètre 250µm
Porteur central materia Bande et E-verre en acier
Enveloppe intérieure matériel PE
diamètre /
Gaine externe matériel PE
diamètre 12.5~16.5mm
Taille de câble (taille * largeur) /
Poids de câble 155~255KG±1KG
Température ambiante d'installation (ºC) -20+60
La température d'opération et de transport (ºC) -40+70
Min Bending Radius (millimètres) Long terme 10D
Min Bending
Rayon (millimètres)		 À court terme 20D
Permis minimum
Résistance à la traction (N)		 Long terme 3000
Permis minimum
Résistance à la traction (N)		 À court terme 4000
Charge d'écrasement (N/100mm) Long terme 300
Charge d'écrasement (N/100mm) à court terme 1000


Couleur standard de fibre et de tube

Style de fibre Unité SM
G652		 SM
G652D		 Millimètre
50/125		 Millimètre
62.5/125		 Millimètre
OM3-300
condition nanomètre 1310/1550 1310/1550 850/1300 850/1300 850/1300
atténuation dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 ---- ----
Dispresion 1550nm Picoseconde (nm*km) ---- ≤18 ---- ---- Dispresion
1625nm Picoseconde (nm*km) ---- ≤22 ---- ----
Largeur de bande 850nm MHZ.KM ---- ---- >=400 >=160 Largeur de bande
1300nm MHZ.KM ---- ---- >=800 >=500
Longueur d'onde zéro de dispersion nanomètre 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Pente zéro de dispresion nanomètre ≤0.092 ≤0.091 ---- ---- ----
PMD Fibr individuel maximum   ≤0.2 ≤0.2 ---- ---- ≤0.11
Valeur de lien de conception de PMD Picoseconde (nm2*k
m)		 ≤0.12 ≤0.08 ---- ---- ----
Λc de longueur d'onde de coupure de fibre nanomètre >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Sutoff de câble
λcc de longueur d'onde		 nanomètre ≤1260 ≤1260 ---- ---- ----
Microfarad 1310nm um 9.2+/-0.4 9.2+/-0.4 ---- ---- ----
1550nm um 10.4+/-0.8 10.4+/-0.8 ---- ---- ----
Numérique
Ouverture (Na)		   ---- ---- 0,200+/
-0,015		 0.275+/-0.
015		 0.200+/-0
.015
Étape (moyen de bidirectionnel
mesure)		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Irrégularités au-dessus de fibre
longueur et point		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10

Dicontinuity
Rétrodiffusion de différence
coefficient		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Uniformité d'atténuation dB/km ≤0.01 ≤0.01
Dimater de noyau um     50+/-1.0 62.5+/-2.5 50+/-1.0
Diamètre de revêtement um 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Non-circularité de revêtement % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Diamètre de revêtement um 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Revêtement/pinson
concentrique erreur		 um ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Revêtement non de la circularité % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Noyau/erreur conentricity de revêtement um ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Boucle (rayon) um ≤4 ≤4 ---- ---- ----
