Name: Représentation mécanique extérieure autosuffisante de câble optique de fibre de 12 noyaux excellente
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: GYTC8S
Price: 114.10 USD
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Nom de produit de fibre: Câble optique extérieur de fibre de 12 noyaux

Matériel externe de gaine: MDPE/HDPE

Couleur externe de gaine: Noir

Matériel lâche de tube: PBT ou gelée

Matériaux blindés simples: Bande en aluminium ondulée

Température de fonctionnement: -40 degré | +60 degrés

Matériel de Waterblocking: L'eau bloquant la bande ou remplissant composé

méthodes d'installation: Antenne d'Auto-appui

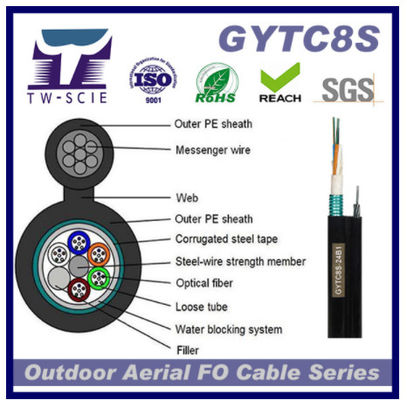

Section de structure: « 8" section transversale de figure

Mettre en évidence:

Câble optique extérieur de fibre de 12 noyaux

Câble optique extérieur autosuffisant de fibre

Câble optique extérieur de fibre de représentation mécanique

Informations de base

Lieu d'origine: Dongguan TW

Nom de marque: TW-SCIE

Certification: ROHS REACH SGS ISO

Numéro de modèle: GYTC8S

Conditions de paiement et expédition

Détails d'emballage: Personnaliser

Délai de livraison: un semaine

Conditions de paiement: L/C, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 200km/Day

Description de produit

Câble optique extérieur de fibre de noyau du l'Auto-appui 12 de GYTC8s

Application :

☆.Adopted à la distribution extérieure.

☆.Suitable pour le conduit aérien et la méthode enterrée.
☆. Communication de longue distance et de LAN.

Caractéristiques :

autosuffisant en acier en acier ou gaivanized de ☆.Stainless.
☆.Excellet mécanique et performance environnementale.
compte de ☆.Fiber : 2-24 noyaux.

Plan d'attribution de fibre

Nombre de fibre	Nombre de tube	Fibre par tube	Type de fibre
2	1	2 F/Tube	SM G652D MILLIMÈTRE 50/125 MILLIMÈTRE 62.5/125
4	1	4 F/Tube
6	1	6 F/Tube
8	1	8 F/Tube
12	1	12 F/Tube
24	1	24 tubes de f

Détails de construction de câble

Articles		Description
Nombre de fibre		2 noyaux à 24cores
Porteur central de connecteur	Matériel	Fil d'acier galvanisé
Porteur central de connecteur	diamètre	1,2 millimètres
Tube lâche	matériel	PBT
Tube lâche	diamètre	Ф2.0-2.8
Remplissage de câble	matériel	Composé de remplissage de câble
Gaine externe	matériel	HDPE
Gaine externe	diamètre	1.7±0.2mm

Caractéristique mécanique de câble

Articles		Diamètre de câble	Poids
2 noyaux à 24 noyaux		3.2*7.2 millimètre	70 kg/km
Température ambiante d'installation		-15--+60
La température d'opération et de transport		-40-+70
Tension fonctionnante maximum de Rec.daily		N 1500
Tension travaillante de Max. Allowable		600 N
Min Bending Radius (millimètres)	opération	10D millimètre
	installation	20D millimètre
Charge supplémentaire	0.5%-0.7%
Glace	5mm
Vitesse du vent	35m/s

Caractéristique de fibre

Style de fibre			Unité	SM G652D	Millimètre 50/125	Millimètre 62.5/125
condition			nanomètre	1310/1550	850/1300	850/1300
atténuation			dB/km	≤0.36/0.23	≤3.0/1.0	≤3.0/1.0
Dispersion		1310nm	Picoseconde (nm*km)	≥-3.4 ≤3.4	.....	.....
		1550nm	Picoseconde (nm*km)	≤18	.....	.....
		1625nm	Picoseconde (nm*km)	≤22
Largeur de bande		850nm	Mégahertz. Kilomètre	.....	>=400	>=160
Largeur de bande		1300nm	Mégahertz. Kilomètre	.....	>=800	>=500
Longueur d'onde zéro de dispersion			nanomètre	>=1302, ≤1322	.....	.....
Pente zéro de dispersion			Picoseconde (nm2*km)	≤0.091	.....	.....
Fibre individuelle maximum de PMD			Ps√km	≤0.2	.....	.....
Valeur de lien de conception de PMD			Ps√km	≤0.08	.....	.....
Λc de longueur d'onde de coupure de fibre			nanomètre	>=1180, ≤1330	.....	.....
Λcc de longueur d'onde de coupure de câble			nanomètre	≤1260	.....	.....
Microfarad	1310nm		um	9.2±0.4	.....	.....
Microfarad	1550nm		um	10.4±0.8	.....	.....
Ouverture numérique (Na)				......	0.200±0.015	0.275±0.015
Étape (moyen de la mesure bidirectionnelle)			DB	≤0.05	≤0.10	≤0.10
Irrégularités au-dessus de discontinuité de longueur et de point de fibre			DB	≤0.05	≤0.10	≤0.10
Coefficient rétrodiffusion de différence			dB/km	≤0.03	≤0.08	≤0.10
Uniformité d'atténuation			dB/km	≤0.01	.......	.......
Diamètre de noyau			um	......	50±1.0	62.5±2.5
Diamètre de revêtement			um	125.0±0.1	125.0±0.1	125.0±0.1
Non-circularité de revêtement			%	≤1.0	≤1.0	≤1.0
Diamètre de revêtement			um	242±7	242±7	242±7
Revêtement/erreur de pinson concentrique			um	≤12.0	≤12.0	≤12.0
Revêtement non de la circularité			%	≤6.0	≤6.0	≤6.0
Noyau/erreur concentricité de revêtement			um	≤0.6	≤1.5	≤1.5
Boucle (rayon)			um	≤4	.....	.....
Étiquette : câble autosuffisant, le schéma 8, 24 noyaux.
