Spécifications techniques du câble à fibre optique
Fibre optique Caractéristiques
Les caractéristiques de l'UIT-T G.652Les fibres optiques, y compris les aspects optiques, géométriques, mécaniques et environnementaux, doivent être conformes au tableau ci-dessous.
| Caractéristiques |
Valeur spécifiée |
Unités |
| Caractéristiques optiques |
| Diamètre du champ de mode |
à 1310 nm |
9.1 ± 0.5 |
μm |
| à 1550 nm |
10.3 ± 0.7 |
mm |
| Coefficient d'atténuation |
à 1310 nm |
≤ 036 |
dB/km |
| à 1550 nm |
≤ 023 |
dB/km |
| Non-uniformité de l'atténuation |
≤ 005 |
dB |
| Longueur d'onde de dispersion zéro (λ0) |
1300 ¥1324 |
Nm |
| Pente de dispersion maximale zéro (S)0 max) |
≤ 0092 |
PS/Nm2·km) |
| Coefficient de dispersion en mode de polarisation (PMD)Q. Je vous en prie.) |
≤ 02 |
|
| Longueur d'onde de coupe (λ)cc) |
≤ 1260 |
Nm |
| Coefficient de dispersion |
1288 ∼ 1339 nm |
≤ 3.5 |
PS/nm/km |
| 1550 nm |
≤ 18 ans |
PS/nm/km |
| Indice de réfraction effectif du groupe (N)eff) |
à 1310 nm |
1.466 |
- Je ne sais pas. |
| à 1550 nm |
1.467 |
- Je ne sais pas. |
| Caractéristique géométrique |
| Diamètre du revêtement |
125.0 ± 1.0 |
μm |
| Non-circulaire du revêtement |
≤ 10 |
% |
| Diamètre du revêtement |
2450,0 ± 10.0 |
μm |
| Erreur de concentricité du revêtement |
≤ 120 |
μm |
| Non-circulaire du revêtement |
≤ 60 |
% |
| Erreur de concentricité du revêtement du noyau |
≤ 08 |
μm |
| Erreur de concentricité du revêtement/du revêtement |
≤ 120 |
μm |
| Caractéristiques mécaniques |
| Le curling |
≥ 4 |
- Je vous en prie |
| Résistance à la pression |
≥ 069 |
GPA |
| Force de bande de revêtement |
Valeur moyenne |
1.0 à 5.0 |
N |
| Valeur maximale |
1.3-8.9 |
N |
| Perte de courbure macro |
F60mm, 100 cercles, à 1550nm |
≤ 005 |
dB |
| F32 mm, 1 cercle, à 1550 nm |
≤ 005 |
dB |
| |
|
|
|
|
Caractéristiques du câble
Construction et paramètre du câble

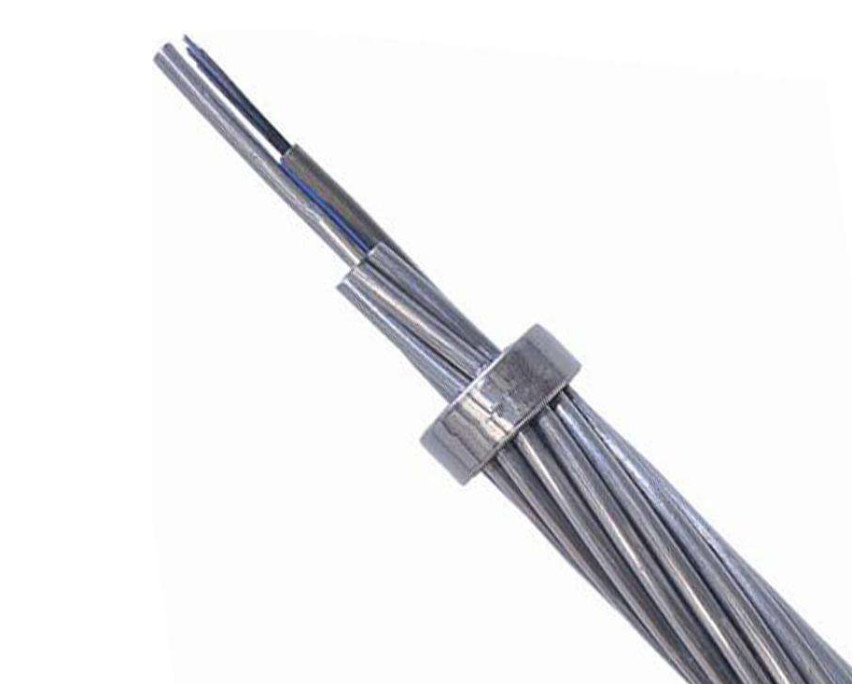

Fil de terre aérien en fil d'acier plaqué en aluminium (AS) et tube en acier inoxydable contenant des fibres optiques.
Le type de câble: OPGW-48B1.3-190[205;185.4)

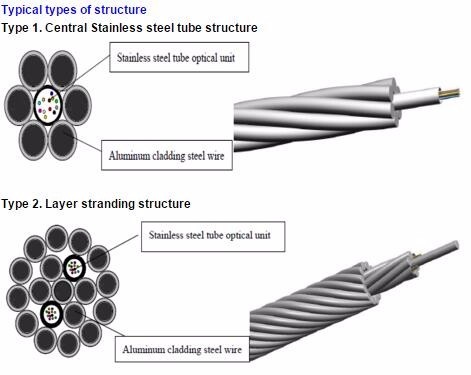

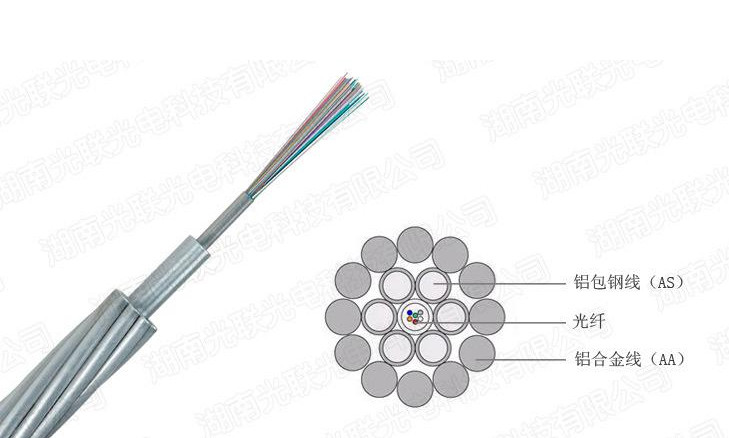

Section transversale des OPGW
| La structure |
|
Matériel |
Je ne veux pas. |
Diamètre du matériau |
| Les fibres |
Je suis G.652- Je vous en prie. |
48 |
|
| Le centre |
20% de fil AS |
1 |
Diamètre |
4.0 mm |
| Couche 1 |
Tubes SUS |
4 |
Diamètre |
4.0 mm |
| 20% de fil AS |
2 |
Diamètre |
4.0 mm |
| Couche 2 |
20% de fil AS |
12 |
Diamètre |
4.0 mm |
Spécification des OPGW
| Les postes |
Données techniques |
| Débarqué |
Noyau, couche 1, couche 2 |
| Direction du débarquement |
La couche extérieure est à droite |
| Diamètre du câble (nominal) |
20.0 mm |
| Poids du câble (environ) |
1365 kg/km |
| Section transversale de support |
AS fil |
188.5 mm2 |
| Résistance à la traction nominale (RTS) |
205 kN |
| Module d'élasticité (E-Module) |
162.0kN/mm2 |
| Coefficient de longueur thermique |
13.0 × 10- 6- Je ne sais pas. |
| Stress de travail maximal (40% RTS) |
82.0kN |
| Le stress quotidien (STE) (RTS) |
360,9 à 51,25 kN |
| Résistance en courant continu à 20°C |
00,442 ohm/km |
| Courant de courte durée (1,0s, 40°C ≈ 200°C) |
13.62kA |
| Capacité de courant à courte durée I2t |
185.4kA2s |
| Radius de flexion minimum |
Installation |
30 fois le diamètre du câble |
| Opération |
15 fois le diamètre du câble |
| Plage de température |
Installation |
-10°C à +60°C |
| Entreposage et expédition |
-40°C à +60°C |
| Opération |
-40°C à +80°C |
| |
|
|
|
FIber etLécailleTl'ours Cl'odeurJe suis...détection
Les fibres individuelles et les tubes en vrac doivent être conformes à la norme TIA/EIA-598-A et au code de couleur suivant.
Tubes en acier 1 (fibres n° 1-12): fibre optique à mode unique (SM)
Les couleurs des fibres
| Je ne veux pas. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tubes d'acier 2 (fibres n° 13 à 24): fibre optique à mode unique (SM)
Un traceur noir (50 mm d'envergure)
| Je ne veux pas. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubes en acier 3 (fibres n° 25-36): fibre optique à mode unique (SM)
Un traceur noir (100 mm d'écart)
| Je ne veux pas. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubes en acier 4 (fibres n° 37-48): fibre optique à mode unique (SM)
Un traceur noir (150 mm d'écart)
| Je ne veux pas. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Couleur |
Le bleu |
Orange |
Verte |
Brun |
Couleur grise |
Blanc |
Le rouge |
La nature |
Jaune |
Pourpre |
Rose |
Les eaux |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Recommandations concernant l'installation
Procédure d'installation:
Nous vous recommandons d'utiliser l'IEEE Std 524-1992 et les procédures de notre entreprise pour l'installation de OPGW.
Emballage et expédition
Emballage standard: tambours en bois de 2000 à 6000 m/tambour ou autre exigé.
