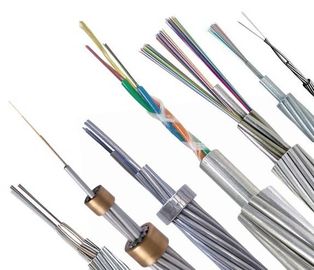

Fils de masse aériens composés de fibre optique (OPGW)
1. Généralités
1,1 ces spécifications couvrent les conditions des fils de masse aériens composés de fibre optique (OPGW) d'être fourni au client pour l'installation d'extérieur d'utilisation.
1,2 le câble de fibre optique sera conforme aux conditions de ces spécifications et généralement répondra ou améliorera aux dernières normes :
ITU-T G.650 : Définitions et méthodes d'essai pour les attributs linéaires et déterministes de la fibre unimodale et le câble
ITU-T G.652 : Caractéristiques d'une fibre optique et d'un câble unimodaux
ITU-T G.655 : Caractéristiques d'une fibre optique et d'un câble unimodaux dispersion-décalés différents de zéro
LE CEI 60793-2-50 B1.3 : Spécification intermédiaire pour des fibres de mode unitaire de la classe B
IEEE 1138 : Construction standard des fils de masse aériens optiques composés de fibre (OPGW) pour l'usage sur des lignes électriques de compagnie d'électricité
ASTM B398 : Spécifications standard pour le fil 6201-T81 en alliage d'aluminium pour des buts électriques
ASTM B 415 : Spécifications standard pour les conducteurs en acier habillés d'aluminium Dur-dessinés
ASTM B416 : Spécifications pour les conducteurs en acier habillés d'aluminium Concentrique-Configuration-échoués
EIA/TIA-455 : Procédures d'essais standard pour les fibres optiques, câbles, transducteurs, capteurs, reliant et terminant des dispositifs et d'autres composants optiques de fibre
L'EIE 492A : Spécifications génériques pour les fibres optiques de guide d'ondes
L'EIE 472A : Spécification intermédiaire pour les câbles optiques de communication de fibre pour l'usage aérien extérieur
2. Caractéristiques de fibre optique
2,1 les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652 seront accord avec la table ci-dessous :
| Caractéristiques |
Valeurs spécifiques |
Unités |
| Caractéristiques optiques |
| Diamètre de champ de mode |
à 1310nm |
9.1±0.5 |
µm |
| à 1550nm |
± 10,3 0,7 |
millimètre |
| Affaiblissement linéique |
à 1310nm |
≤0.36 |
dB/km |
| à 1550nm |
≤0.22 |
dB/km |
| Irrégularité d'atténuation |
≤0.05 |
DB |
| Longueur d'onde zéro de dispersion (λ0) |
1300 ~1324 |
nanomètre |
| Pente zéro maximum de dispersion (S0max) |
≤0.092 |
picoseconde (nanomètre2·kilomètre) |
| Coefficient de dispersion de mode de polarisation (PMDQ) |
≤0.2 |
|
| Longueur d'onde de coupure (λcc) |
≤1260 |
nanomètre |
| Coefficient de dispersion |
1288~1339nm |
≤3.5 |
picoseconde (nanomètre·kilomètre) |
| 1550nm |
≤18 |
picoseconde (nanomètre·kilomètre) |
| Indice de réfraction de groupe efficace (Neff) |
à 1310nm |
1,466 |
- |
| à 1550nm |
1,467 |
- |
| Caractéristique géométrique |
| Diamètre de revêtement |
125.0±1.0 |
µm |
| Non-circularité de revêtement |
≤1.0 |
% |
| Diamètre de revêtement |
245.0±10.0 |
µm |
| erreur de concentricité de Revêtement-revêtement |
≤12.0 |
µm |
| Non-circularité de revêtement |
≤6.0 |
% |
| erreur de concentricité de Noyau-revêtement |
≤0.8 |
µm |
| Revêtement/erreur de revêtement de concentricité |
≤12.0 |
µm |
| Caractéristique mécanique |
| Bordage |
≥4 |
m |
| Effort de preuve |
≥0.69 |
GPa |
| Force de revêtement de bande |
Valeur moyenne |
1.0-5.0 |
N |
| Valeur de crête |
1.3-8.9 |
N |
| Macro perte de recourbement |
Ф60mm, 100 cercles, à 1550nm |
≤0.05 |
DB |
| Ф32mm, cercles 1, à 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
3. Caractéristiques de câble
3,1 construction et paramètre de câble

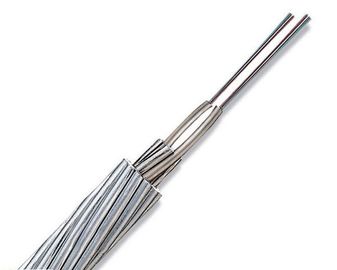

Fil de masse aérien fait de tube du fil d'acier habillé d'aluminium (as) et de l'acier inoxydable contenant la fibre optique.
type 3.2Cable : OPGW-12B1-75 [82,8 ; 47,4]
3.2.1 section transversale d'OPGW
| Structure |
|
Matériel |
Non. |
Diamètre matériel |
| Fibre |
G.652 |
12 |
- |
| Centre |
Tube de SUS |
1 |
Diamètre |
4.0mm |
| Couche 1 |
Fil 23%AS |
6 |
Diamètre |
4.0mm |
3.2.1 spécifications d'OPGW
| Articles |
Données techniques |
|
Échoué
|
Noyau, couche 1 |
| Toronnage de la direction |
La couche externe est droite |
| Diamètre de câble (nominal) |
12,0 millimètres |
| Poids de câble (approximativement) |
504 kg/km |
| Section transversale de soutien |
COMME fil |
75,4 millimètres2 |
| Résistance à la traction évaluée (RTS) |
91.0kN |
| Module d'élasticité (E-module) |
149.0Gpa |
| Coefficient thermique d'élongation |
12.9×10-6/K |
| Contraintes du travail maximum (40%RTS) |
33.12kN |
| Effort quotidien (EDS) (16~25%RTS) |
13.24~20.7kN |
| Résistance de C.C à 20℃ |
1,008 ohm/km |
| Courant de courte durée (1.0s, 40℃~300℃) |
6.9kA |
| Capacité actuelle de courte durée (I2 t) |
47.4kA ² s |
| Rayon de cintrage minimum |
Installation |
25 fois de diamètre de câble |
| Opération |
15 fois de diamètre de câble |
| Température ambiante |
Installation |
-10℃~+50℃ |
| Stockage et expédition |
-40℃~+80℃ |
| Opération |
-40℃~+80℃ |
| |
|
|
|
4. fibre et identification de couleur lâche de tube
La fibre individuelle et les tubes lâches accord avec TIA/EIA-598-A standard et le code couleurs en tant que ci-dessous.
Couleurs de fibre
| NON. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Gris |
Blanc |
Rouge |
Nature |
Jaune |
Violette |
Rose |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5. essai concernant l'environnement mécanique et.
Le câble d'OPGW passera avec succès les essais suivants qui ne font pas doivent choisi tous. Les articles suivants d'essai seront effectués dedans selon la référence correspondante.
| Non |
Article |
Référence |
| Essais d'OPGW |
| 1 |
Longueur d'onde de coupure |
IEEE DST 1138 |
| 2 |
Essai d'entrée de l'eau |
IEEE DST 1138 |
| 3 |
Infiltration de composé d'inondation |
IEEE DST 1138 |
| 4 |
Essai de court-circuit |
IEEE DST 1138 |
| 5 |
Essai de vibration éolien |
IEEE DST 1138 |
| 6 |
Essai de poulie |
IEEE DST 1138 |
| 7 |
Essai d'écrasement |
IEEE DST 1138 |
| 8 |
essai au choc |
IEEE DST 1138 |
| 9 |
Essai de fluage |
IEEE DST 1138 |
| 10 |
Essai de contrainte-tension |
IEEE DST 1138 |
| 11 |
Recyclage de la température |
IEEE DST 1138 |
| 12 |
Essai de marge de tension |
IEEE DST 1138 |
| 13 |
Essai galopant |
IEEE DST 1138 |
| 14 |
Essai de foudre |
IEEE DST 1138 |
| Essais de fibre |
| 1 |
Variation d'atténuation par rapport à la longueur d'onde |
IEEE DST 1138 |
| 2 |
Atténuation avec le recourbement |
IEEE DST 1138 |
| 3 |
Recyclage de la température |
IEEE DST 1138 |
| 4 |
Atténuation à la crête de l'eau |
IEEE DST 1138 |
| Contrôles de réception de champ |
| 1 |
Continuité de fibre |
IEEE DST 1138 |
| 2 |
Atténuation |
IEEE DST 1138 |
| 3 |
Longueur de fibre |
IEEE DST 1138 |
6. Emballage et expédition
L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.
