Câble optique blindé de fibre de conduit extérieur et de bande en acier aérienne d'installation
Ces spécifications couvrent les conditions de conception de la structure, mécanique, de l'examen médical et des normes de rendement pour l'approvisionnement en câbles de fibre optique. Les caractéristiques ont décrit dans ce document sont prévues pour fournir des informations sur la représentation du câble à fibres optiques.
Inscription de gaine de câble
Chaque câble ont l'information suivante a clairement marqué sur la veste externe des câbles :
a. Nom de fabricant.
b. Année de fabricant
c. Type de câble et de fibre
d. Marque de longueur (impression sur chaque mètre normalement)
e. Ou comme exigences de client.
Caractéristiques
| Type de câble |
GYTS |
| Type de fibre |
G652D |
| Application |
Communication de fond, LAN |
| Méthodes recommandées d'installation |
Conduit ou aérien |
| Environnement |
Extérieur |
| Température ambiante |
-40℃ à 70℃ |
Caractéristiques de fibre
| Paramètre technique de la fibre optique unimodale d'ITU-T G.652D (B1.3) |
| Caractéristiques optiques |
|
|
|
| Diamètre de champ de mode (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longueur d'onde de coupure (λcc) |
|
≤1260 |
nanomètre |
| Affaiblissement linéique |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perte de recourbement |
φ75mm, 100circles, à 1550nm |
≤0.1 |
DB |
| Irrégularité d'atténuation |
|
≤0.05 |
DB |
| Coefficient de dispersion |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picoseconde (nm.km)
Picoseconde (nm.km)
Picoseconde (nm.km)
|
| Longueur d'onde zéro de dispersion |
|
1300~1324 |
nanomètre |
| Pente zéro maximum de dispersion |
|
≤0.093 |
Picoseconde (nanomètre2.km) |
| Indice de réfraction de groupe (valeur typique) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caractéristique géométrique |
|
|
|
| Diamètre de revêtement |
|
125.0±1.0 |
µm |
| Noyau/erreur concentricité de revêtement |
|
≤0.8 |
µm |
| Non-circularité de revêtement |
|
≤1.0 |
% |
| Diamètre de revêtement |
|
245.0±10 |
µm |
| Revêtement/erreur de revêtement de concentricité |
|
≤12.0 |
µm |
| Non-circularité de revêtement |
|
≤8 |
% |
| Diamètre du revêtement coloré |
|
250.0±15 |
µm |
| Caractéristique mécanique |
|
|
|
| Bordage (rayon) |
|
≥4 |
m |
| Effort de preuve |
|
>0.69 |
Gpa |
| Force de revêtement de bande |
Valeur moyenne
Valeur de crête
|
1.0-5.0
1.3-8.9
|
N
N
|
| Paramètre dynamique de susceptibilité de corrosion sous contrainte (teneur en ND) |
|
≥20 |
|
Identification de couleur standard de fibre
| Non. |
1 |
2 |
3 |
4 |
5 |
6 |
| Couleur |
Bleu |
Orange |
Vert |
Brown |
Ardoise |
Blanc |
| Non. |
7 |
8 |
9 |
10 |
11 |
12 |
| Couleur |
Rouge |
Noir |
Jaune |
Violette |
Rose |
Aqua |

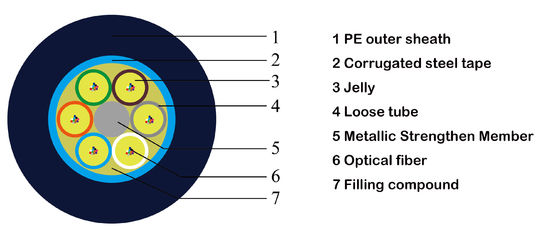

Constitution
| Article |
Description |
| Modèle No |
GYTS |
| 1. Compte de fibre |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Diamètre de câble (millimètres) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Poids de câble (kilogrammes) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Porteur axial |
|
| - Matériel |
Fil d'acier |
| - Diamètre |
1.4mm |
2.0mm |
| - Gaine de PE |
Non |
Oui |
| 5. Tube lâche |
|
| - Matériel |
PBT |
| de type du composé remplissant |
Gelée |
| - No. de tube lâche |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Remplisseur |
|
| - Matériel |
Pp |
| - No. de remplisseurs |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Assemblée de tube |
|
| - Disposition de tube |
1+5 |
1+6 |
1+8 |
1+12 |
| - Toronnage du type |
LA SZ |
| 8. Eau-blocage du système |
|
| - Matériel |
Composé remplissant |
| 9. Armure |
|
| - Matériel |
Bande en acier |
| 10. Gaine externe |
|
| - Matériel |
PE |
| - Épaisseur |
1.5mm±0.2mm |
| 11. Inscription de gaine |
|
| de type du repérage |
Impression laser |
Propriétés de câble
| Article |
Description |
| Résistance à la traction (N) |
Long terme |
600 |
| À court terme |
1500 |
| Écrasement (N/100mm) |
Long terme |
300 |
| À court terme |
1000 |
| Rayon de cintrage minimal |
Charge statique |
10D |
| Dynamique |
20D |
| Température ambiante (℃) |
Opération |
-40℃ - +70℃ |
| Installation |
-10℃ - +60℃ |
| Stockage |
-40℃ - +70℃ |
Représentation de câble
| Article |
Essai |
Méthode d'essai |
Résultat d'essai |
| 1 |
Résistance à la traction
Le CEI 60794-1-E1
|
Charge de tension : 1500N
Temps : 1min
Longueur de câble : ≥50m
|
Change≤ 0.1dB@1550nm de perte
Aucune coupure de fibre et aucun dommages de gaine
|
| 2 |
Impact
Le CEI 60794-1-E4
|
Taille : 1m
Poids : 1kg
Tache d'impact : ≥5
Cycle d'impact : au cycle du bail 3 par tache
|
Change≤ 0.1dB@1550nm de perte
Aucune coupure de fibre et aucun dommages de gaine
|
| 3 |
Recourbement répété
Le CEI 60794-1-E6
|
Diamètre de recourbement : 25X le diamètre extérieur de câble
Charge appliquée : 25kg
Cycle de recourbement : 30times
Vitesse de recourbement : 1 cycle par 2s
|
Change≤ 0.1dB@1550nm de perte
Aucune coupure de fibre et aucun dommages de gaine
|
| 4 |
Torsion
Le CEI 60794-1-E7
|
Longueur de torsion : 1m
Charge appliquée : 25kg
Angle de torsion : ±90 ou +180
Cycle de torsion : périodes ≥10
|
Change≤ 0.1dB@1550nm de perte
Aucune coupure de fibre et aucun dommages de gaine
|
| 5 |
Pénétration de l'eau
LE CEI 60794-1-F5B
|
Taille de l'eau : 1m
Longueur de câble : 3m
Conservation du temps : 24 heures
|
Aucune eau n'a coulé de l'extrême inverse du câble |
| 6 |
La température
Le CEI 60794-1-F1
|
Étape de la température : +20°C->-40°C°C >+70°C->+20°C
Conservation du temps : 24 heures par chaque étape
Cycle : 2times
|
Change≤ 0.1dB@1550nm de perte
Aucune coupure de fibre et aucun dommages de gaine
|
| 7 |
Écoulement composé
Le CEI 60794-1-E14
|
Longueur d'échantillon : 30cm
La température : 70℃±2℃
Conservation du temps : 24 heures
|
Aucun écoulement composé |
Emballage et expédition
Le câble est fourni dans les longueurs comme spécifique dans pi ou comme condition. Chaque longueur sera embarquée sur un tambour en bois non restituable distinct. Le diamètre minimum de baril du tambour ne sera pas moins de 30 fois le diamètre de câble.
Le câble sur chaque bobine sera complètement couvert de protection thermique qui est attachée au câble en empaquetant des courroies. Cette enveloppe est réutilisable et assure l'excellente protection thermique et UV.
Les extrémités de câble seront scellées avec les chapeaux de protection en plastique pour empêcher la pénétration de l'eau. Les extrémités seront facilement accessibles pour l'essai. Un rapport des essais de dernière inspection avec des données de performance d'atténuation pour chaque fibre est attaché à l'intérieur du tambour.
