Ce qui est câble d'ADSS

Tout-diélectrique autosuffisant Le câble (ADSS) est un type de câble de fibre optique cela est assez fort pour se soutenir entre les structures sans employer les éléments conducteurs en métal. Il est employé par utilité électrique sociétés comme support de communications, installé selon les lignes aériennes existantes de transmission et partager souvent les mêmes structures de soutènement que les conducteurs électriques.

ADSS est une alternative à OPGW et à OPAC avec des coûts inférieurs d'installation. A conçu pour être assez fort pour installer jusqu'à 700 mètres de câble entre les tours de soutien, câbles d'ADSS sont légers et petits de diamètre, réduisant le poids des câbles et des charges placés sur la structure de tour par le vent et la glace.

Le câble est conçu de sorte que les fibres optiques en verre intérieures soient soutenues avec peu ou pas de tension pour maintenir la basse perte optique au cours de la vie du câble. Le câble est revêtu pour empêcher l'humidité de dégrader l'optique des fibres. La veste protège également les éléments de concentration de polymère contre les rayons UV du soleil.

Utilisant les fibres unimodales et les longueurs d'onde légères de l'un ou l'autre de 1310 ou 1550 nanomètres, les circuits jusqu'à 100 kilomètres long sont possibles sans répétiteurs. Un câble unique peut porter l'autant d'en tant que 864 fibres.

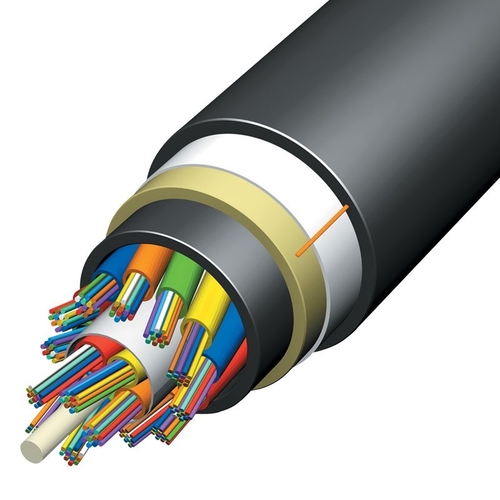

Détails de construction

Aucun fil en métal n'est utilisé dans un câble d'ADSS. Des fibres optiques sont soutenues dans des tubes lâches de tampon, ou arrangées dans une configuration de ruban. Pour empêcher la tension sur les fibres, la plupart des types fournissent le bobardheus avec la longueur lâche excédentaire comparée à la longueur du membre de soutien.

Pour de plus longues envergures, la conception la plus commune obtient sa force des fils de fibre d'aramid, qui sont enduits pour empêcher l'eau wicking. L'aramid le porteur central de fil entoure un noyau composé des tubes multiples de tampon, chacun qui contient les fibres multiples, toutes qui entourent un noyau en plastique. La gaine externe assure la protection contre l'eau et la lumière du soleil. Une autre version se compose d'un grand tube central contenant les structures plates et minces multiples appelées les rubans de fibre ; ces se compose de 6 ou 12 fibres stratifiées entre les couches d'un matériel comme une bande.

Un autre type de conception emploie quatre brins renforcés de verre de membre de résistance plastique, et les tubes lâches de tampon ont câblé dans une assemblée et protégé par une veste.

Accessoires et installation

Les garnitures utilisées avec le câble d'ADSS peuvent être type de tension, utilisé aux impasses où le câble termine ou change la direction, ou peuvent être type de suspension, tenant seulement le poids d'une envergure avec la tension transmise par la prochaine envergure du câble. Renforçant des tiges sont employés aux impasses et peuvent parfois être employés des deux côtés d'un appui de suspension. la vibration éolienne causée par le vent peut être un facteur sur de plus longues envergures puisque les câbles d'ADSS ont la tension légère et relativement élevée, et peu l'auto-atténuation. Des amortisseurs antivibrations peuvent être installés sur chaque envergure près des points de soutien si nécessaires. Des accessoires ne doivent pas être maintenus directement au câble mais à la place au-dessus de renforcer des tiges, pour protéger le câble contre des dommages électriques et mécaniques. Des boîtes d'arrêt sont utilisées pour enfermer et protéger des épissures entre le câble d'ADSS et des courses de câble « à l'intérieur d'usine ».

Le câble d'ADSS peut être installé suivre des méthodes ligne vivante sur une ligne de transmission activée. Des câbles de fibre sont généralement soutenus sur les croix-bras inférieurs de la tour, qui fournit le bon dégagement à la terre. Quand les fibres sont installées au milieu d'une tour, le câble de fibre est peu susceptible de frapper les conducteurs activés. Des poids et les forces inférieurs sont employés pour l'installation, comparé aux câbles métalliques, ainsi un équipement plus léger peut être utilisé.

La technique d'installation est semblable à installer les conducteurs aériens, avec soin pris pour empêcher le recourbement excessivement serré du câble, et à l'ajustement du fléchissement de différentes envergures quant aux câbles métalliques.

Conclusion

Le câble d'ADSS est idéal pour l'installation dans des environnements de distribution aussi bien que de transmission. Puisque les câbles d'ADSS fournissent une solution optimale pour une plus large combinaison des comptes de fibre et des longueurs d'envergure, de plus en plus les concepteurs de systèmes de câblage aérien tendent à les adopter pour la télécommunication, comme des entreprises d'électricité, telcos, et groupes de réseau privé. Combinaison de la commodité
